Глава 5 Пример первичной настройки
Руководство пользователя для серии ES-2024
59
переключателя TX Tagging – тогда коммутатор будет удалять теги VLAN перед
отправкой.
5 Нажмите Add для создания статической сети VLAN и затем на кнопку Save, чтобы
сохранить настройки.
5.1.2 Назначение идентификатора виртуальной локальной сети
VID для порта
Идентификатор виртуальной локальной сети для порта (PVID) используется для
добавления тегов к кадрам без тегов, поступающим на этот порт, чтобы такие кадры
направлялись в ту группу VLAN, которую определяет тег.
В данном примере необходимо установить 2 в качестве идентификатора VID для порта
10, чтобы все непомеченные тегами кадры, принятые через этот порт, отправлялись в
виртуальную
локальную сеть VLAN 2.

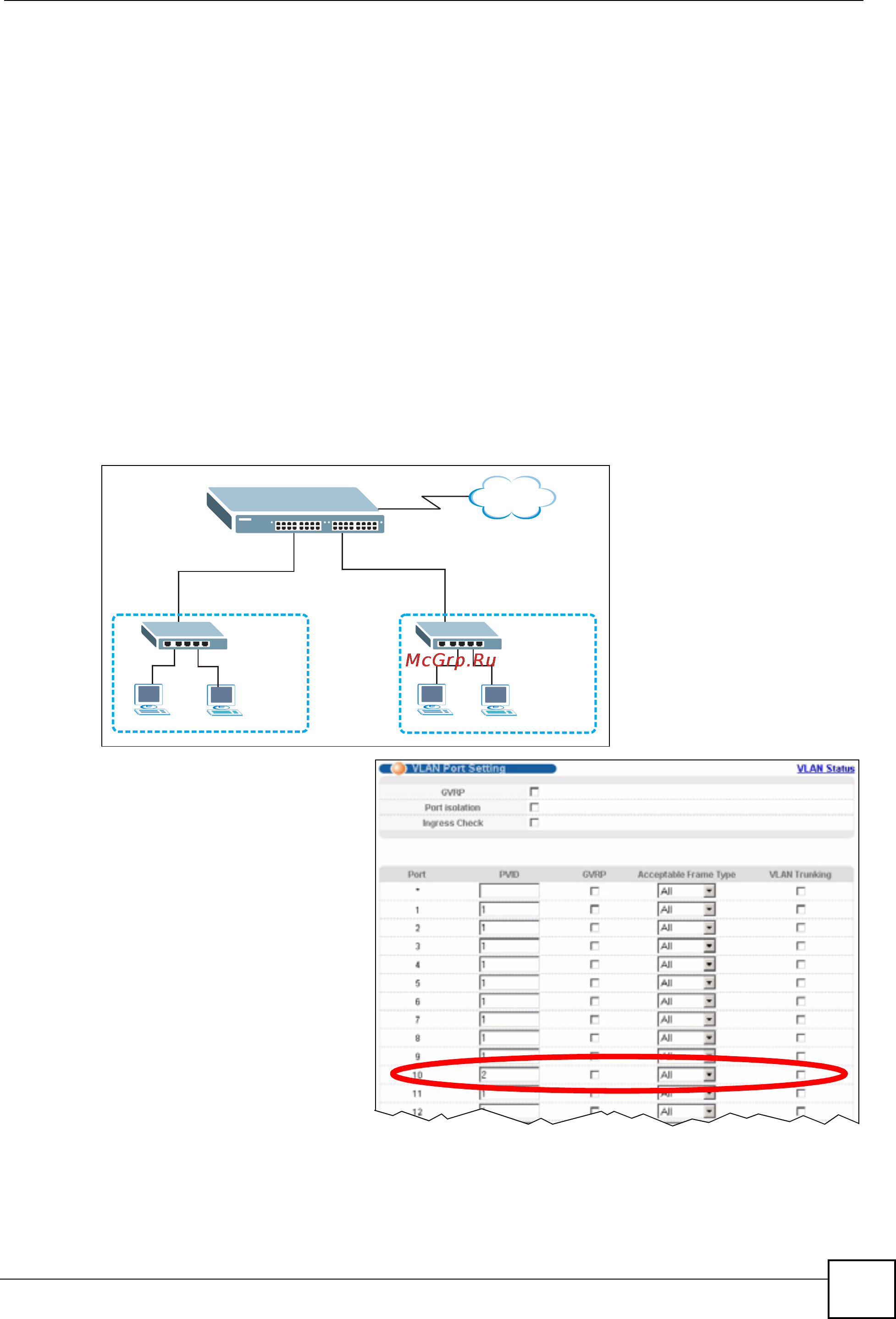

Рисунок 21 Пример первичной настройки сети: идентификатор виртуальной локальной
сети для порта
1 Выберите в
навигационной панели
Advanced Applications и
VLAN. Затем выберите
пункт VLAN Port
Setting.
2 Введите 2 в поле PVID
для порта 10 и нажмите
Apply, чтобы применить
настройку порта VLAN.
Чтобы сохранить
настройки, нажмите
Save.
VLAN2
VLAN 1
Порт 10
PVID = 2
Интернет
