Глава 21 Защита от подмены IP-адресов
Руководство пользователя для серии ES-2024
187

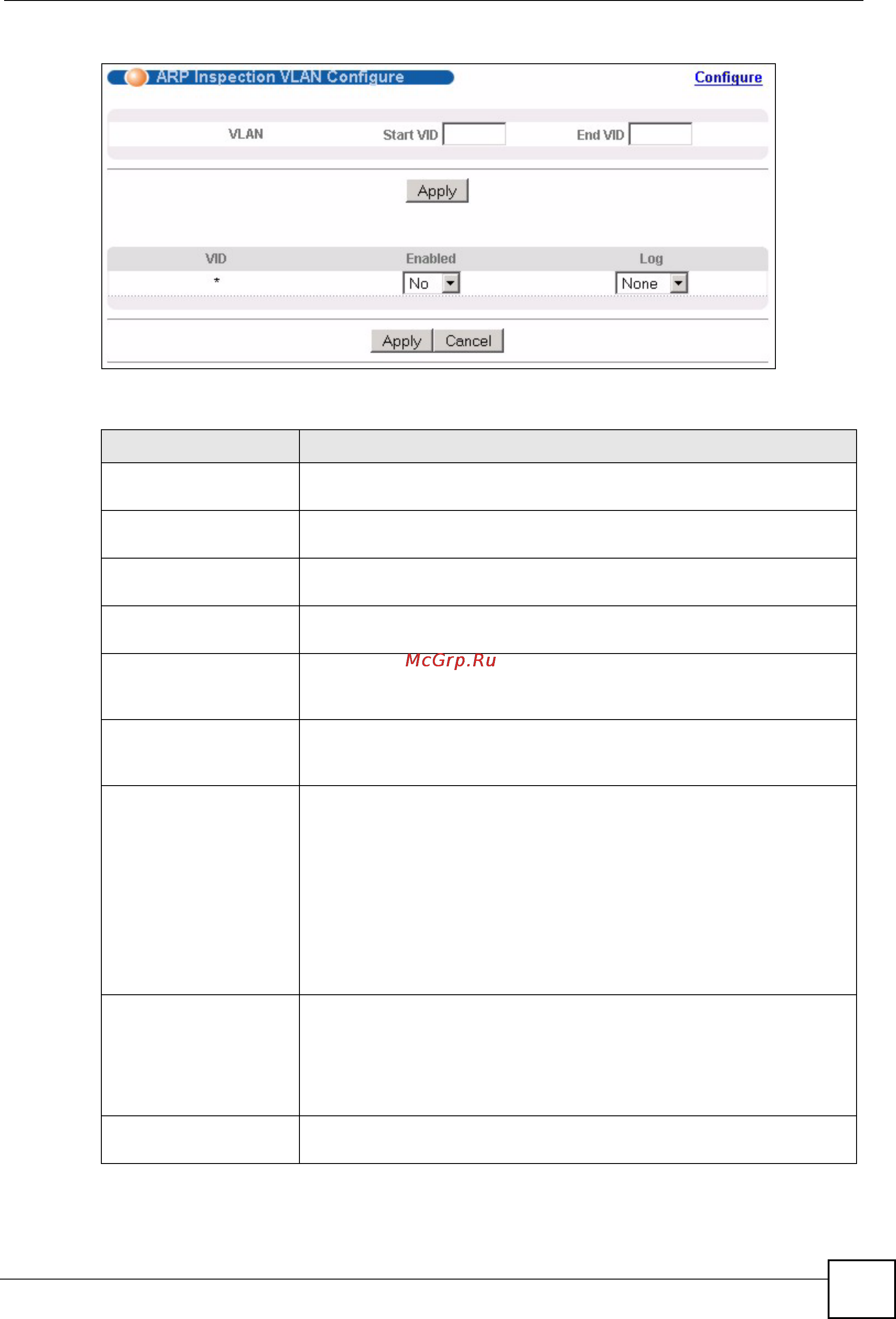

Рисунок 87 Экран ARP Inspection VLAN Configure
Поля экрана описаны в следующей таблице.
Таблица 61 Экран ARP Inspection VLAN Configure
ПОЛЕ ОПИСАНИЕ
VLAN В данном разделе определяются виртуальные локальные сети VLAN,
которые будут настраиваться в разделе ниже.
Start VID Введите идентификатор начала диапазона для сетей VLAN, которые
будут настраиваться в разделе ниже.
End VID Введите идентификатор конца диапазона для сетей VLAN, которые
будут настраиваться в разделе ниже.
Apply Нажмите на данную кнопку, чтобы отобразить введенный диапазон
сетей VLAN в разделе
ниже.
VID В данном поле отображаются идентификаторы VLAN ID каждой из
сетей VLAN из выбранного выше диапазона. При настройке VLAN-
сети * эти настройки применяются ко всем сетям VLAN.
Enabled Выберите Yes, чтобы включить инспекцию ARP-пакетов в данной сети
VLAN. Выберите No, чтобы отключить инспекцию ARP-пакетов в
данной сети VLAN.
Log Укажите, должен ли коммутатор генерировать сообщения
контрольного журнала
при получении пакетов ARP от данной VLAN.
None: коммутатор не генерирует никаких сообщений контрольного
журнала при получении пакетов ARP от данной VLAN.
Deny: коммутатор генерирует сообщения контрольного журнала при
отбрасывании пакета ARP от данной VLAN.
Permit: коммутатор генерирует сообщения контрольного журнала при
пересылке пакетов ARP от данной VLAN.
All: коммутатор генерирует сообщения контрольного журнала при
каждом получении пакетов ARP
от данной VLAN.
Apply Нажмите Apply, чтобы сохранить изменения в оперативной памяти
коммутатора. Эти настройки будут утеряны в случае выключения
коммутатора или перебоя в подаче питания, поэтому по завершении
настройки необходимо нажать на ссылке Save в верхней
навигационной панели для сохранения изменений в
энергонезависимой памяти.
Cancel Нажатие на данную кнопку сбрасывает параметры на
данном экране к
последним сохраненным значениям.
