Глава 24 Дифференцированное обслуживание
Руководство пользователя для серии ES-2024
201

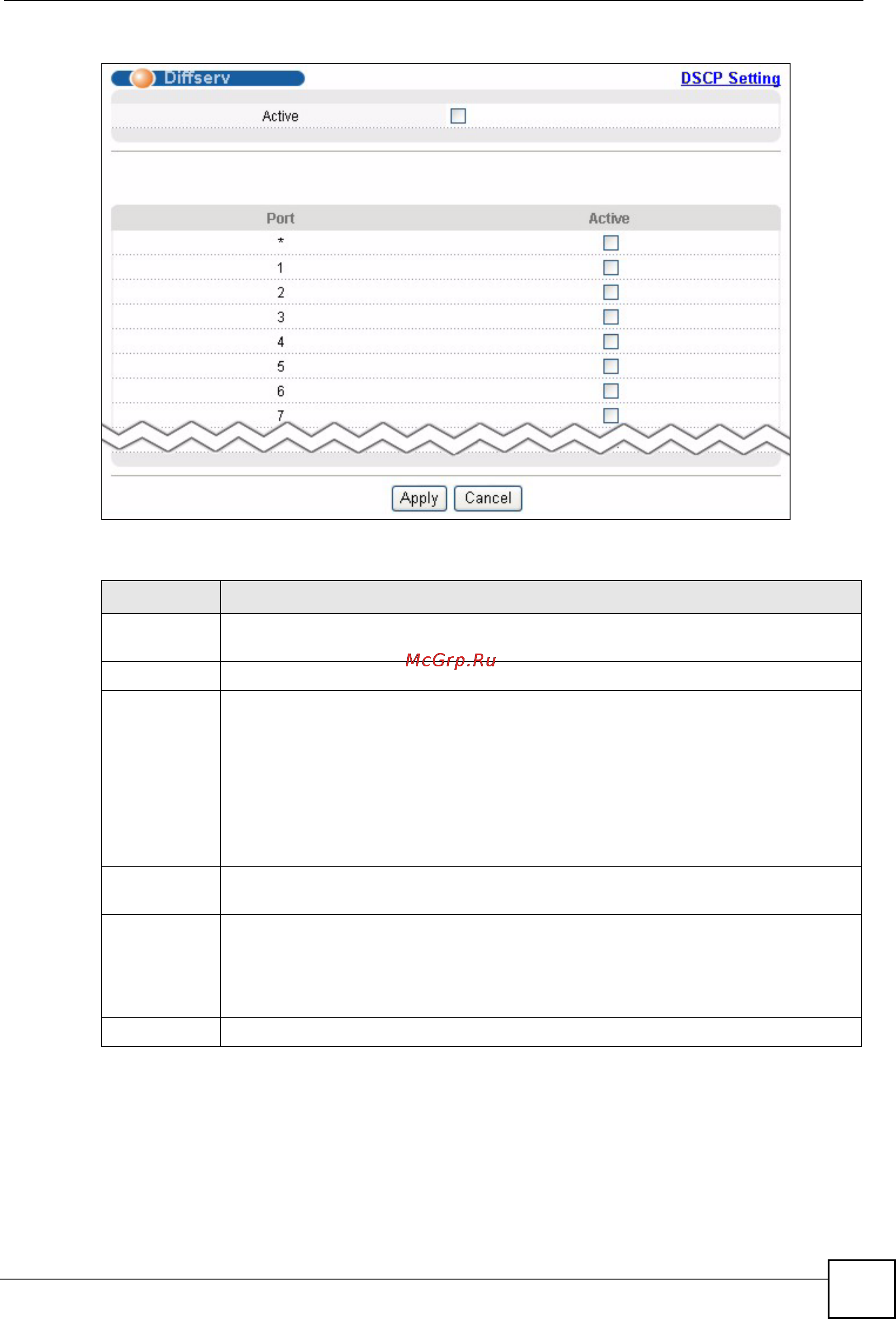

Рисунок 97 Экран IP Application > DiffServ
Поля экрана описаны в следующей таблице.
Таблица 64 Экран IP Application > DiffServ
ПОЛЕ ОПИСАНИЕ
Active Установите этот переключатель, чтобы включить поддержку DiffServ на
коммутаторе.
Port В этом поле отображается порядковый номер порта коммутатора.
* Настройки в этой строке применяются ко всем портам.
Эту строку необходимо использовать лишь в том случае, если настройки всех
портов должны быть одинаковыми. С помощью этой строки можно сначала
назначить общие для всех портов настройки, а затем внести необходимые
изменения на уровне отдельного порта.
Примечание: Изменения в данной строке сразу же копируются на
все порты.
Active Установите переключатель Active, чтобы включить DiffServ для
соответствующего порта.
Apply Нажмите Apply, чтобы сохранить изменения в оперативной памяти коммутатора.
Эти настройки будут утеряны в случае выключения коммутатора или перебоя в
подаче питания, поэтому по завершении настройки необходимо нажать на
ссылке Save в верхней навигационной панели для сохранения изменений в
энергонезависимой памяти.
Cancel
Нажмите Cancel, чтобы начать настройку на этом экране заново.
