Zyxel ES-2024A [195/298] Статические маршруты
![Zyxel ES-2024A [195/298] Статические маршруты](/views2/1010846/page195/bgc3.png)
Руководство пользователя для серии ES-2024
195
ГЛАВА 23
Статические маршруты
В данной главе описана настройка статических маршрутов.
23.1 Обзор статических маршрутов
Для взаимодействия с управляющими компьютерами, например, с использованием
HTTP, telnet, SSH или SNMP данным коммутатором используется протокол IP. С
помощью статических IP-маршрутов можно обеспечить управление данным
коммутатором с удаленных станций, недоступных через шлюз по умолчанию. Кроме
того, статические маршруты могут использоваться коммутатором для передачи данных
на сервер или устройство, которое недоступно через шлюз по умолчанию,
например,
при отправке «ловушек» SNMP или использовании команд ping для проверки
подключения по IP.

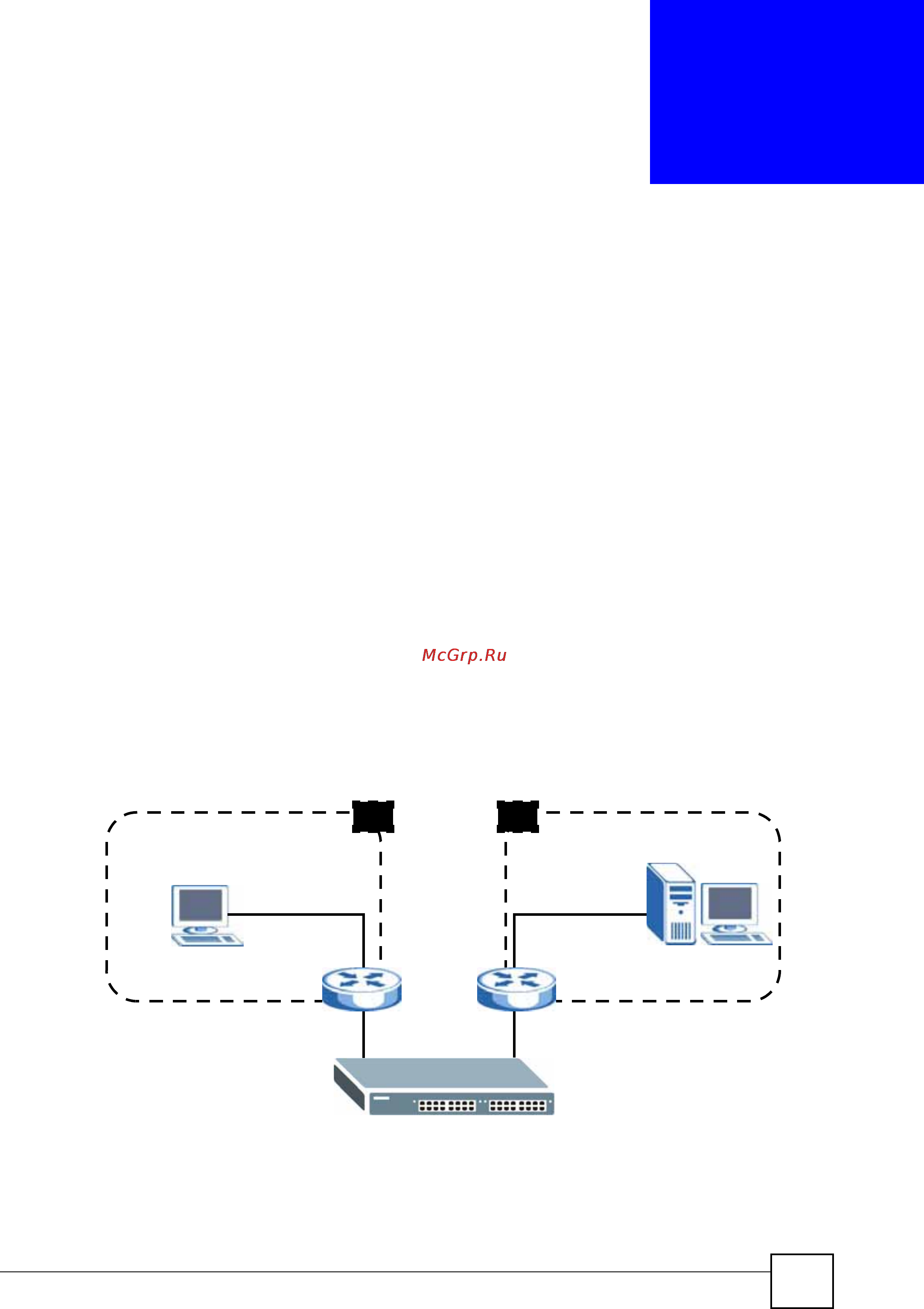

На данном рисунке показан сеанс Telnet, инициируемый из сети N1. Данный
коммутатор отправляет ответный трафик на шлюз по умолчанию R1, который
маршрутизирует его обратно на управляющий компьютер. Чтобы коммутатор передавал
трафик на сервер регистрации «ловушек» SNMP в сети N2, на нем
необходимо
настроить статический маршрут, указывающий на маршрутизатор R2.
Рисунок 93 Обзор статических маршрутов
R1
R2
N1
N2
SNMP
Telnet
