Глава 16 Аутентификация портов
Руководство пользователя для серии ES-2024
136

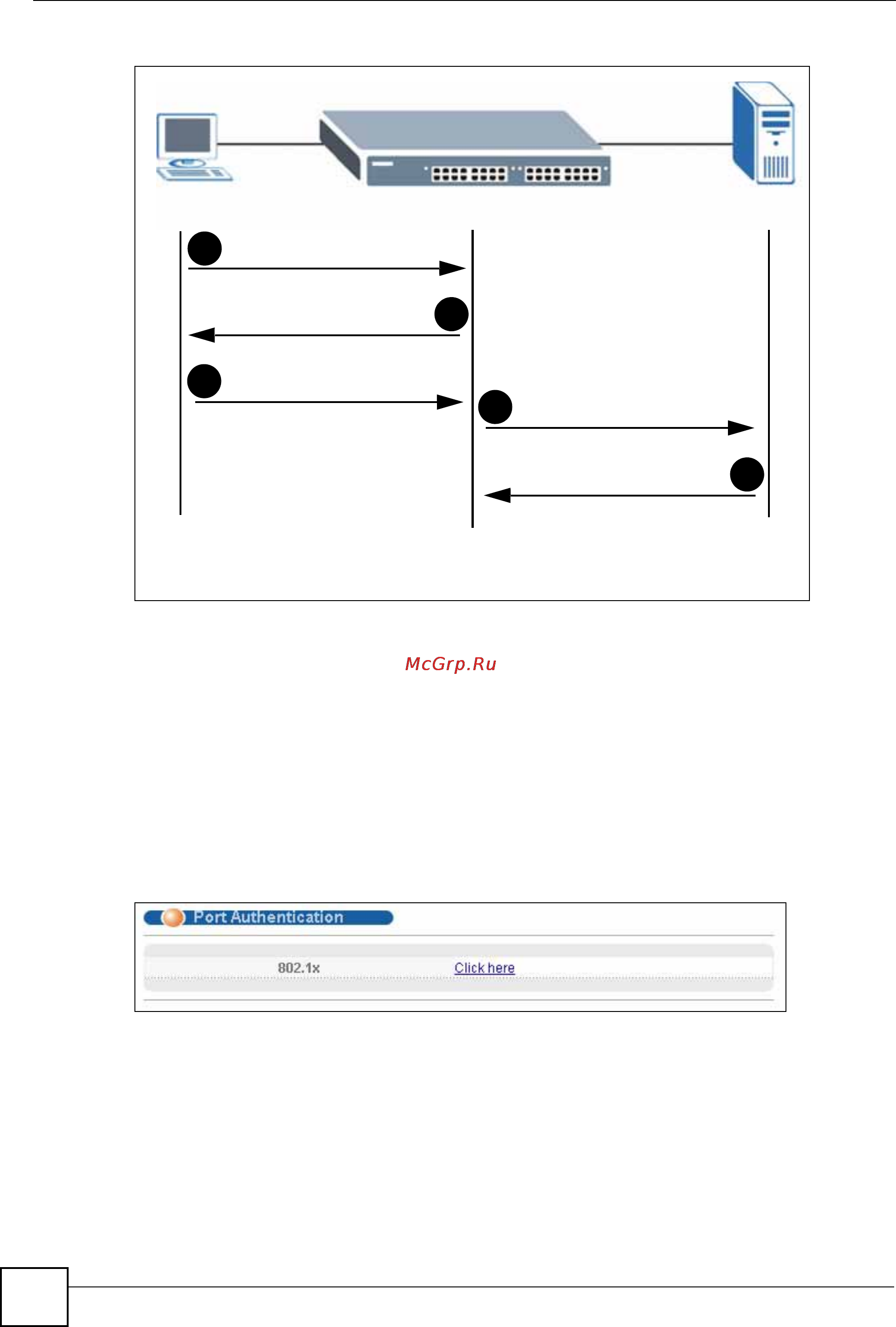

Рисунок 57 Процесс аутентификации на основе IEEE 802.1x
16.2 Настройка аутентификации портов
Чтобы включить аутентификацию портов, прежде всего необходимо активировать
используемый метод или используемые методы аутентификации (как на коммутаторе,
так и на портах), а затем настроить параметры сервера RADIUS на экране Auth and
Acct > Radius Server Setup.
Чтобы отобразить показанный ниже экран, выберите в навигационной панели Advanced
Application > Port Authentication.
Рисунок 58 Экран Advanced Application > Port Authentication
16.2.1 Включение функций безопасности стандарта IEEE 802.1x
С помощью данного экрана можно активировать функции безопасности стандарта IEEE
802.1x. На экране
Port Authentication нажмите 802.1x, чтобы отобразить показанный
ниже экран настройки.
Новое подключение
Запрос на
Ответ с результатом
1
4
5
Параметры входа
Запрос информации
3
2
Сеанс разрешается/запрещается
для входа в систему
в систему
аутентификацию
аутентификации
