Zyxel ES-2024A [54/298] Изменение пароля
![Zyxel ES-2024A [54/298] Изменение пароля](/views2/1010846/page54/bg36.png)
Глава 4 Web-конфигуратор
Руководство пользователя для серии ES-2024
54
4.3.1 Изменение пароля
После первого входа в систему рекомендуется изменить пароль администратора по
умолчанию. Нажмите Management > Access Control > Logins, чтобы отобразить
следующий экран.

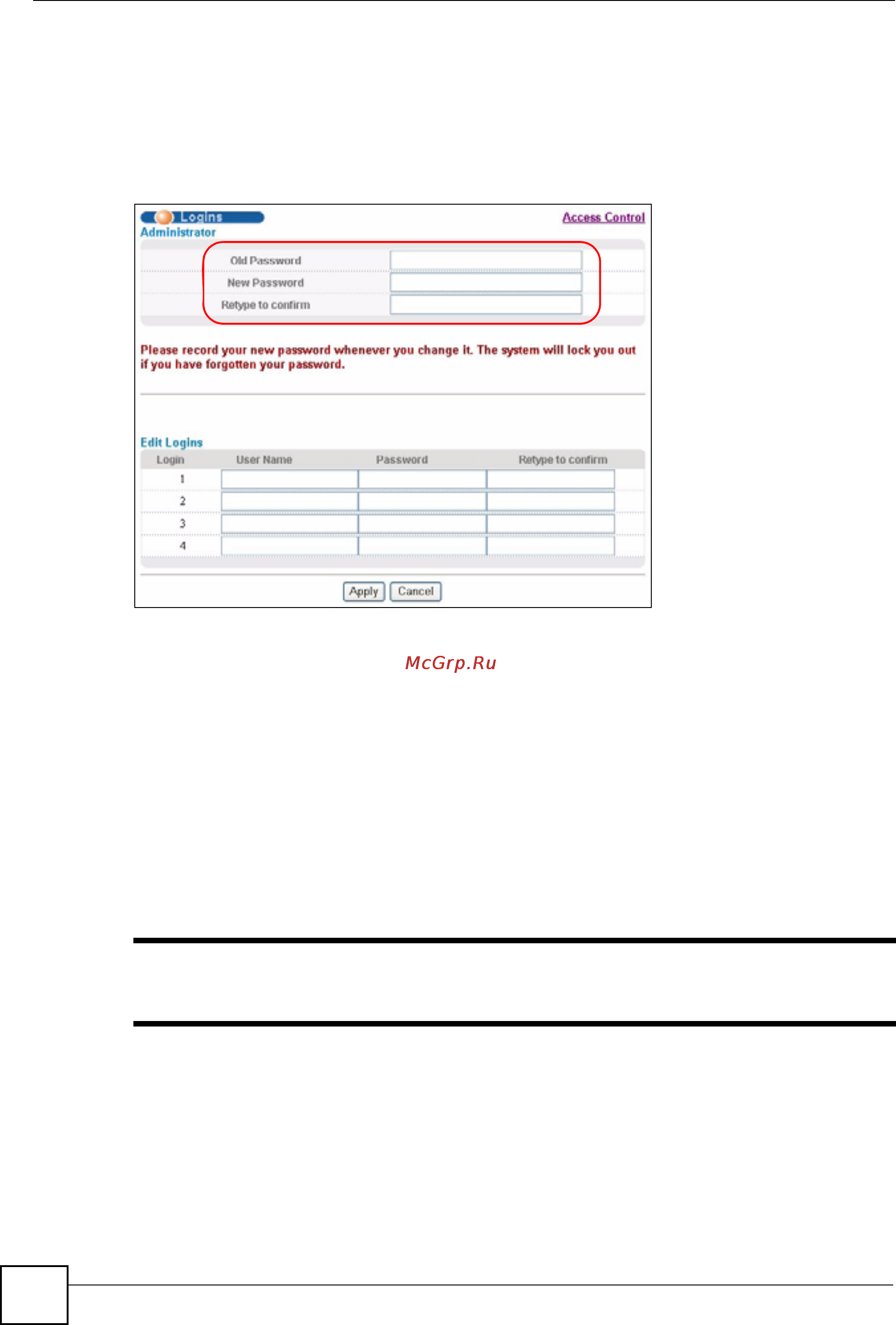

Рисунок 17 Изменение пароля администратора
4.4 Сохранение конфигурации
Закончив изменение настроек на экране, нажмите Apply для сохранения изменений в
оперативной памяти. Настройки в оперативной памяти теряются при отключении
питания коммутатора.
Чтобы сохранить конфигурацию в энергонезависимой памяти, нажмите на ссылку Save
в правом верхнем углу Web-конфигуратора. Под энергонезависимой памятью
коммутатора понимается память, содержимое которой сохраняется даже при
отключении питания коммутатора.
" После завершения сеанса настройки обязательно воспользуйтесь
ссылкой Save.
4.5 Блокировка коммутатора
Выполнение любого из следующих действий приводит к блокированию возможности
внутриполосного управления коммутатором (управления через порты передачи данных)
для всех пользователей:
