Глава 15 Агрегация каналов
Руководство пользователя для серии ES-2024
131

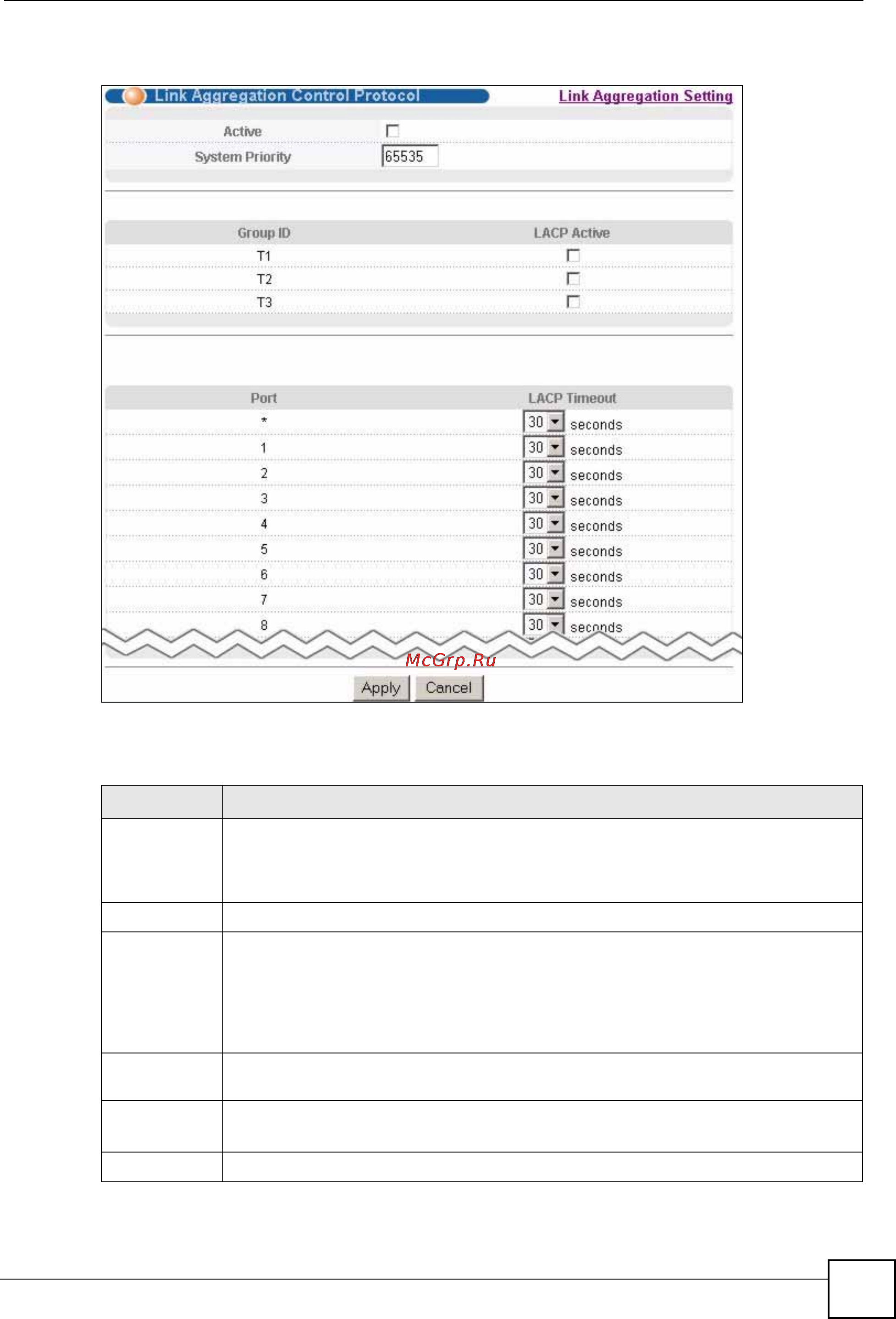

Рисунок 54 Экран Advanced Application > Link Aggregation > Link Aggregation Setting >
LACP
Поля экрана описаны в следующей таблице.
Таблица 34 Экран Advanced Application > Link Aggregation > Link Aggregation Setting >
LACP
ПОЛЕ ОПИСАНИЕ
Link
Aggregation
Control
Protocol
Примечание: Настройки на данном экране следует производить
только при включении динамической агрегации каналов.
Active Установите этот переключатель, чтобы включить протокол LACP.
System
Priority
Приоритет системы протокола LACP – это число от 1 до 65 535. Коммутатор с
наименьшим приоритетом системы (и наименьшим номером порта, если
значения приоритета системы одинаковы) становится «сервером» протокола
LACP. «Сервер» LACP управляет работой протокола LACP. Введите номер для
установки приоритета активного порта, использующего протокол LACP. Чем
меньше номер, тем выше уровень
приоритета.
Group ID В этом поле указан идентификатор группы агрегации каналов, то есть
логического канала, объединяющего несколько портов.
LACP Active Установите этот переключатель, чтобы включить протокол LACP для группы.
Port В этом поле отображается номер порта.
