11.4 Состояние быстрого протокола покрывающего

дерева

Чтобы отобразить следующий экран состояния, нажмите в навигационной панели

Advanced Application > Spanning Tree Protocol. Более подробную информацию о RSTP

можно найти в разд.11.1 на стр.101.

" Данный экран доступен лишь в том случае, если на коммутаторе был

включен протокол RSTP.

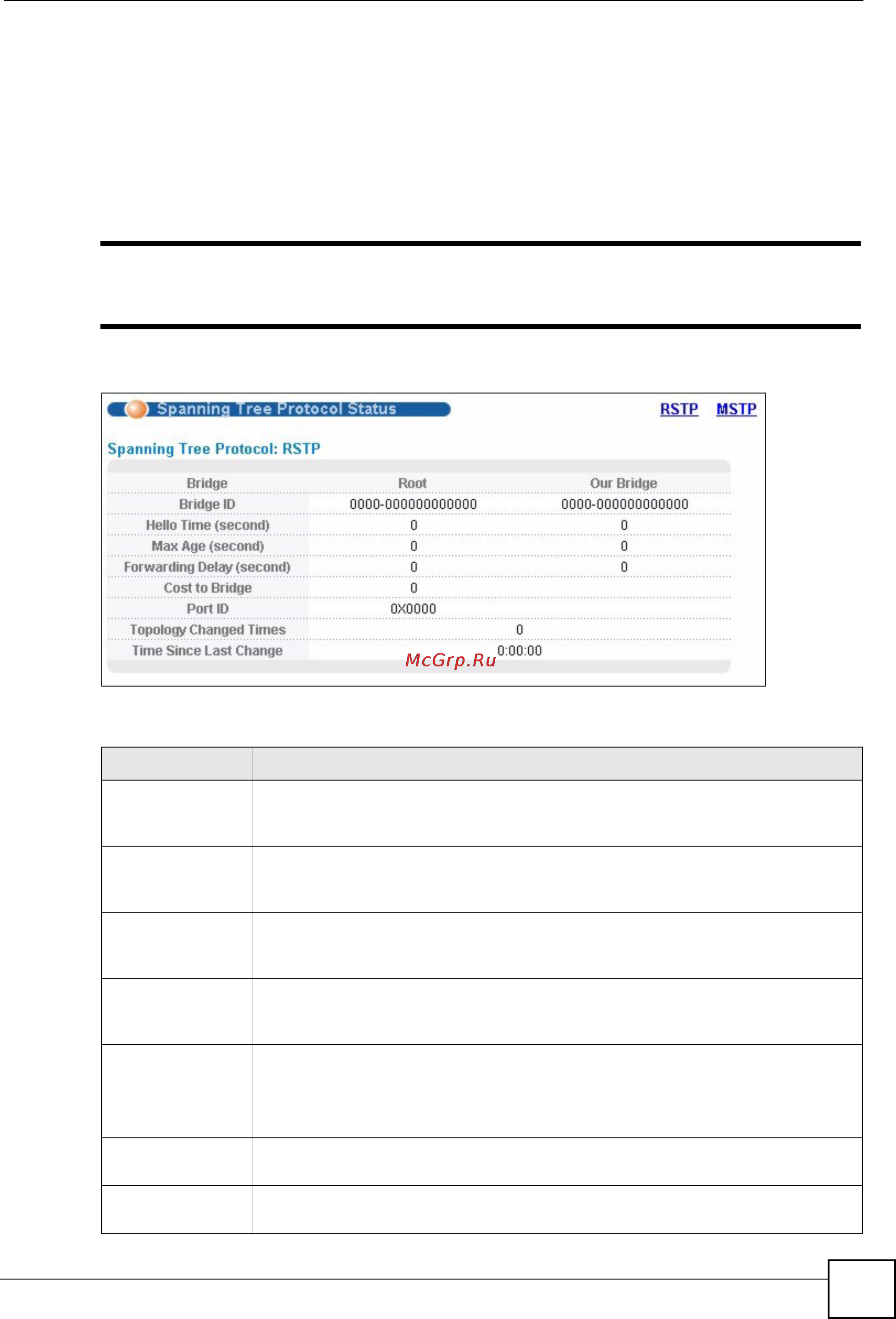

Рисунок 46 Экран Advanced Application > Spanning Tree Protocol > Status: RSTP

Поля экрана описаны в следующей таблице.

Таблица 24 Экран Advanced Application > Spanning Tree Protocol > Status: RSTP

ПОЛЕ ОПИСАНИЕ

Bridge Root относится к основанию покрывающего дерева (корневой мост). Our

Bridge – данный коммутатор. Данный коммутатор также может быть

корневым мостом.

Bridge ID Уникальный идентификатор данного моста, состоящий из уровня приоритета

моста и MAC-адреса. Если коммутатор является корневым, то в полях Root и

Our Bridge указывается один и тот же идентификатор.

Hello Time

(second)

Временной интервал (в

секундах), в течение которого корневой коммутатор

передает конфигурационное сообщение. Значения параметров Hello Time,

Max Age и Forwarding Delay определяет корневой мост.

Max Age (second) Максимальное время (в секундах), в течение которого коммутатор может

простаивать, не получая конфигурационного сообщения, прежде чем он

предпримет попытку произвести настройку заново.

Forwarding Delay

(second)

Время (в секундах), в течение которого корневой коммутатор ожидает перед

сменой

состояний (то есть от Listening к Learning и затем к Forwarding).

Примечание: Состояние «Listening» не используется в RSTP.

Cost to Bridge Стоимость пути от корневого порта на данном коммутаторе к корневому

коммутатору.

Port ID Уровень приоритета и номер порта на коммутаторе, через который этот

коммутатор должен связываться с корнем покрывающего дерева.
