Глава 29 Системный журнал Syslog
Руководство пользователя для серии ES-2024
244

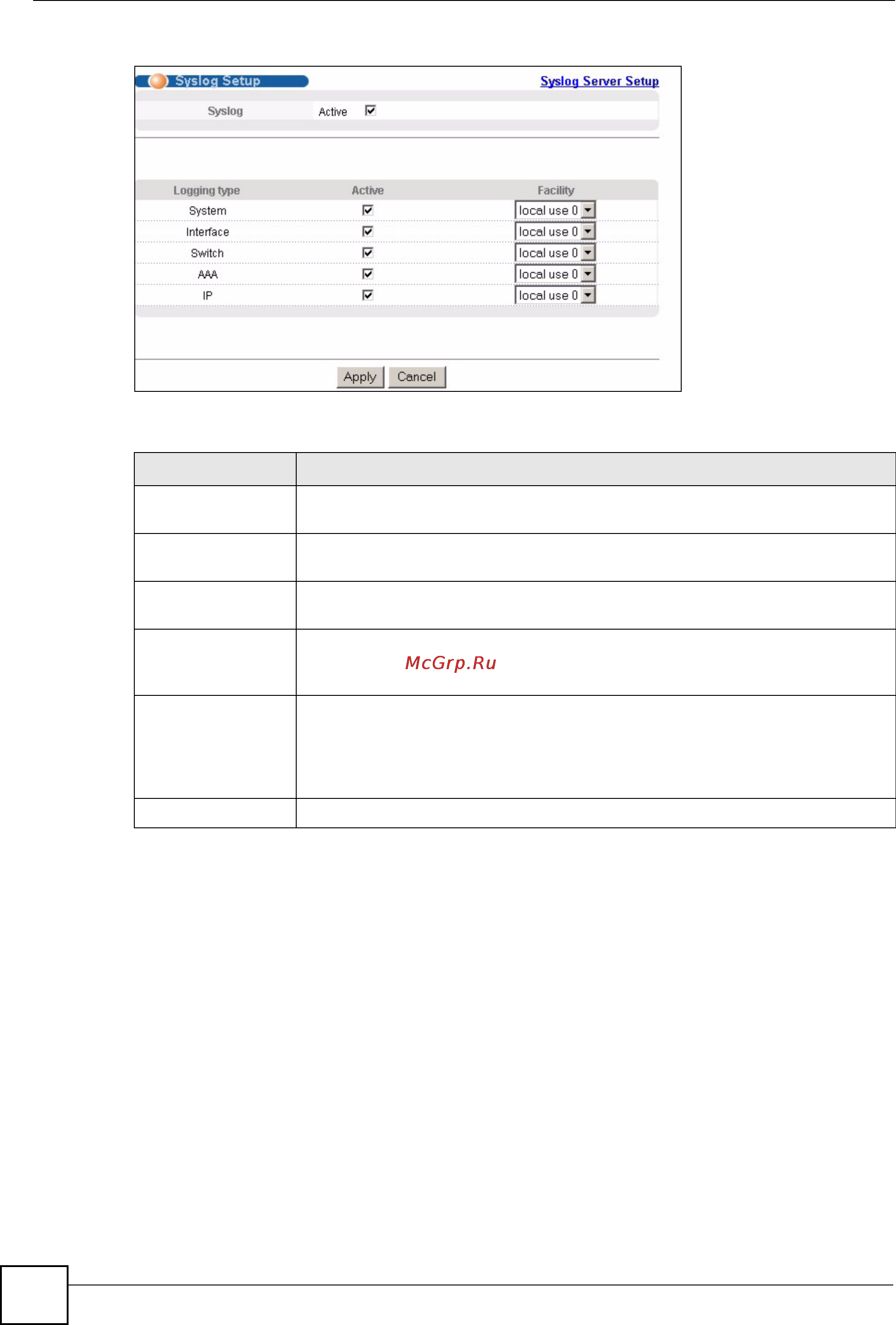

Рисунок 127 Экран Management > Syslog
Поля экрана описаны в следующей таблице.
29.3 Настройка сервера Syslog
Чтобы отобразить показанный ниже экран, выберите в навигационной панели
Management > Syslog > Syslog Server Setup. На открывшемся экране можно настроить
список внешних серверов syslog.
Таблица 88 Экран Management > Syslog
ПОЛЕ ОПИСАНИЕ
Syslog Выберите Active, чтобы включить syslog (ведение системного журнала) и
настроить параметры syslog.
Logging Type В данном столбце отображаются имена категорий журналов, которые могут
генерироваться устройством.
Active Установите данный переключатель, чтобы активировать на устройстве
генерирование журнала соответствующей категории.
Facility В этом поле можно выбрать категорию журнала, чтобы записывать
журналы в различные файлы на сервере syslog. Более
подробную
информацию можно найти в документации на сервер syslog.
Apply Нажмите Apply, чтобы сохранить изменения в оперативной памяти
коммутатора. Эти настройки будут утеряны в случае выключения
коммутатора или перебоя в подаче питания, поэтому по завершении
настройки необходимо нажать на ссылке Save в верхней навигационной
панели для сохранения изменений в энергонезависимой памяти.
Cancel Нажмите
Cancel, чтобы начать настройку на этом экране заново.
