Глава 15 Агрегация каналов
Руководство пользователя для серии ES-2024
133

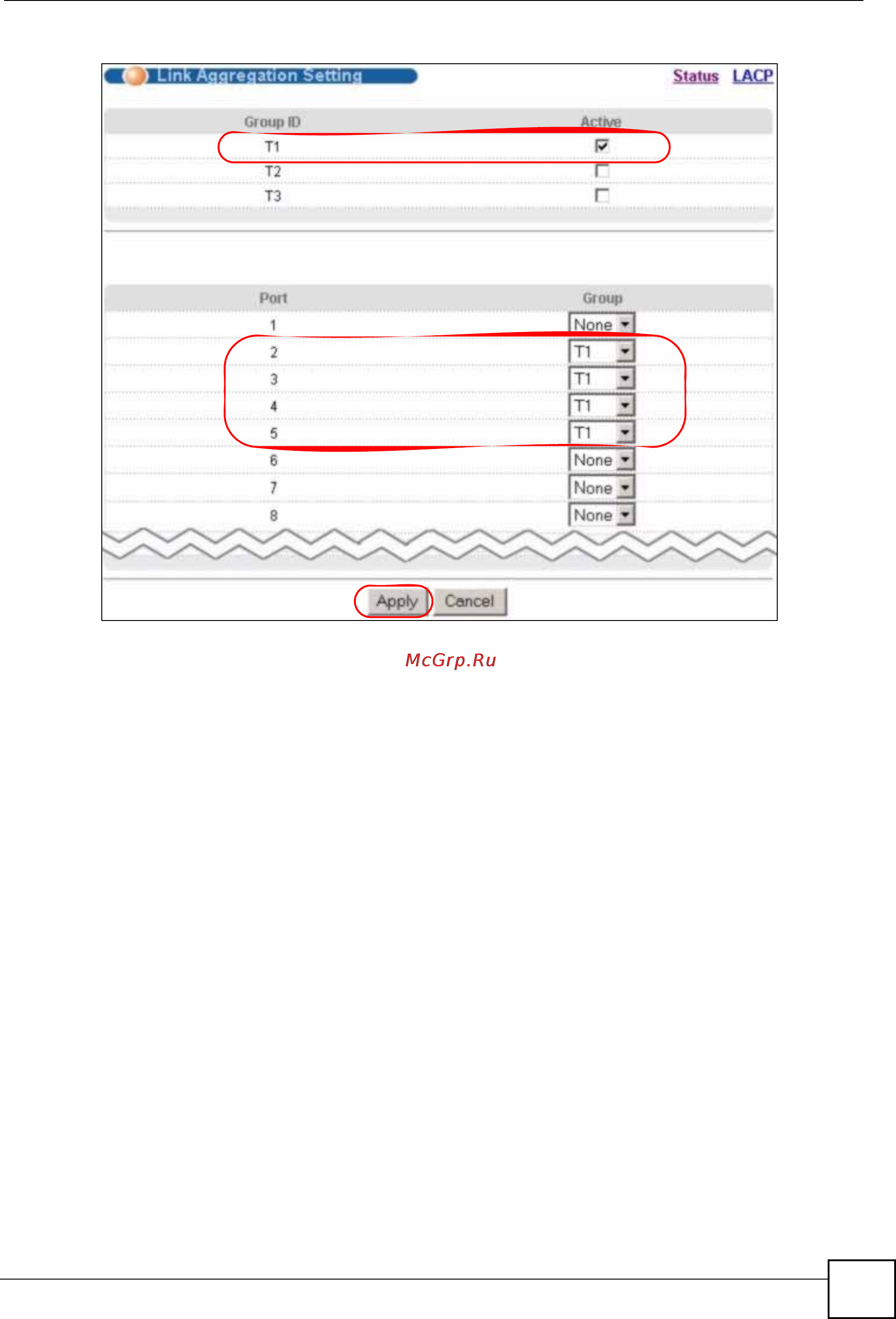

Рисунок 56 Пример группирования портов – экран настройки
На этом настройка группы портов 1 (T1) завершена; переходить на какие-либо другие
экраны не требуется.
