Глава 5 Пример первичной настройки
Руководство пользователя для серии ES-2024
58

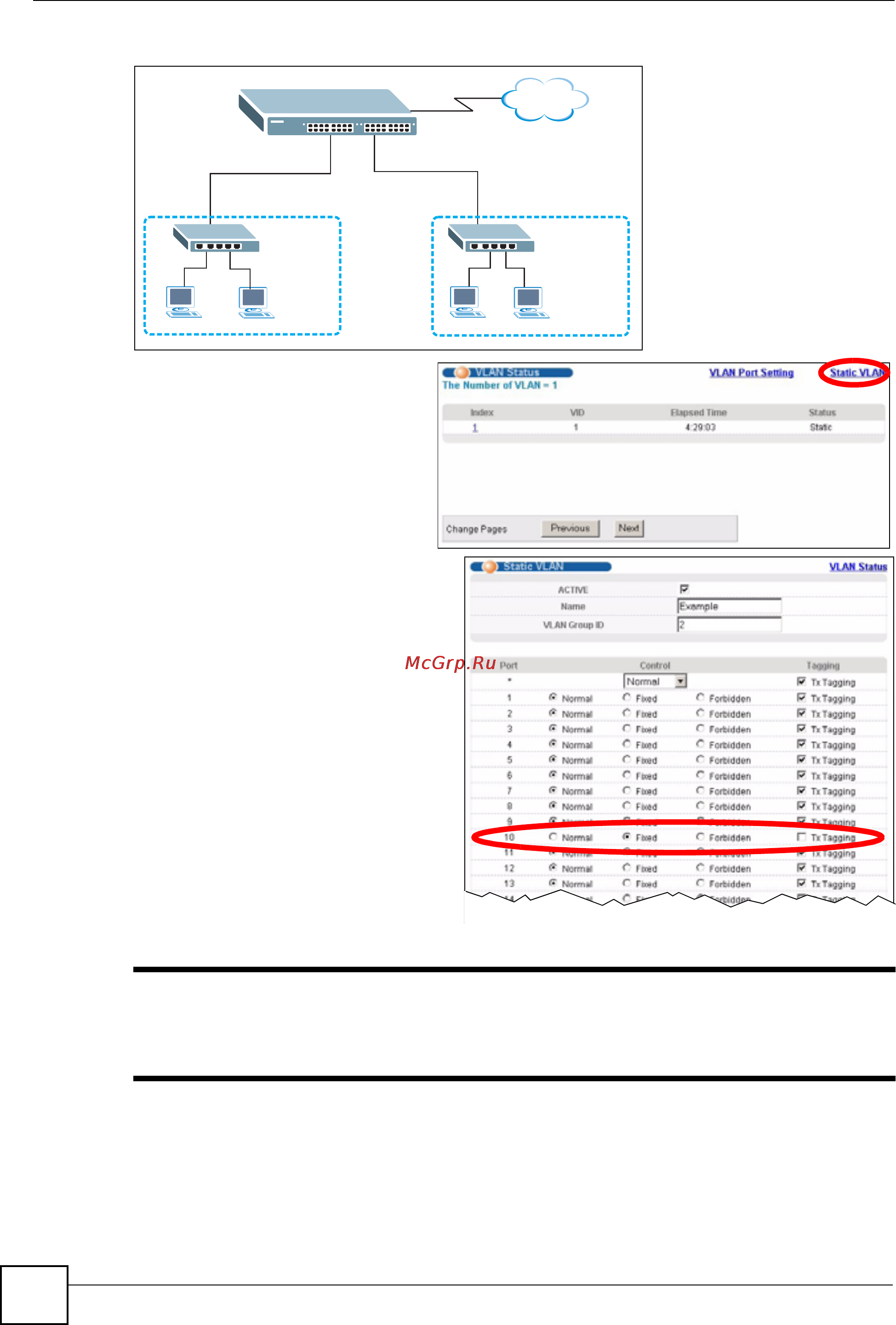

Рисунок 20 Пример первичной настройки сети: виртуальная локальная сеть
1 Выберите в навигационной
панели Advanced
Application и VLAN, затем
выберите пункт Static
VLAN.
2 На экране Static VLAN
выберите ACTIVE, введите
имя-описание в поле Name и
введите 2 в поле VLAN Group
ID для сети VLAN2.
" Поле VLAN Group ID на этом экране и поле VID на экране меню IP Setup
относятся к одному и тому же идентификатору виртуальной локальной
сети VLAN ID.
3 Поскольку сеть VLAN2 подключена к порту 10 коммутатора, выберите пункт
Fixed, чтобы назначить порт 10 постоянным членом только этой VLAN.
4 Чтобы не поддерживающие идентификаторы VLAN устройства (например,
компьютеры и концентраторы) правильно принимали кадры, снимите выделение с
VLAN2
VLAN 1
Интернет
Порт 10
