Глава 17 Средства безопасности портов
Руководство пользователя для серии ES-2024
142

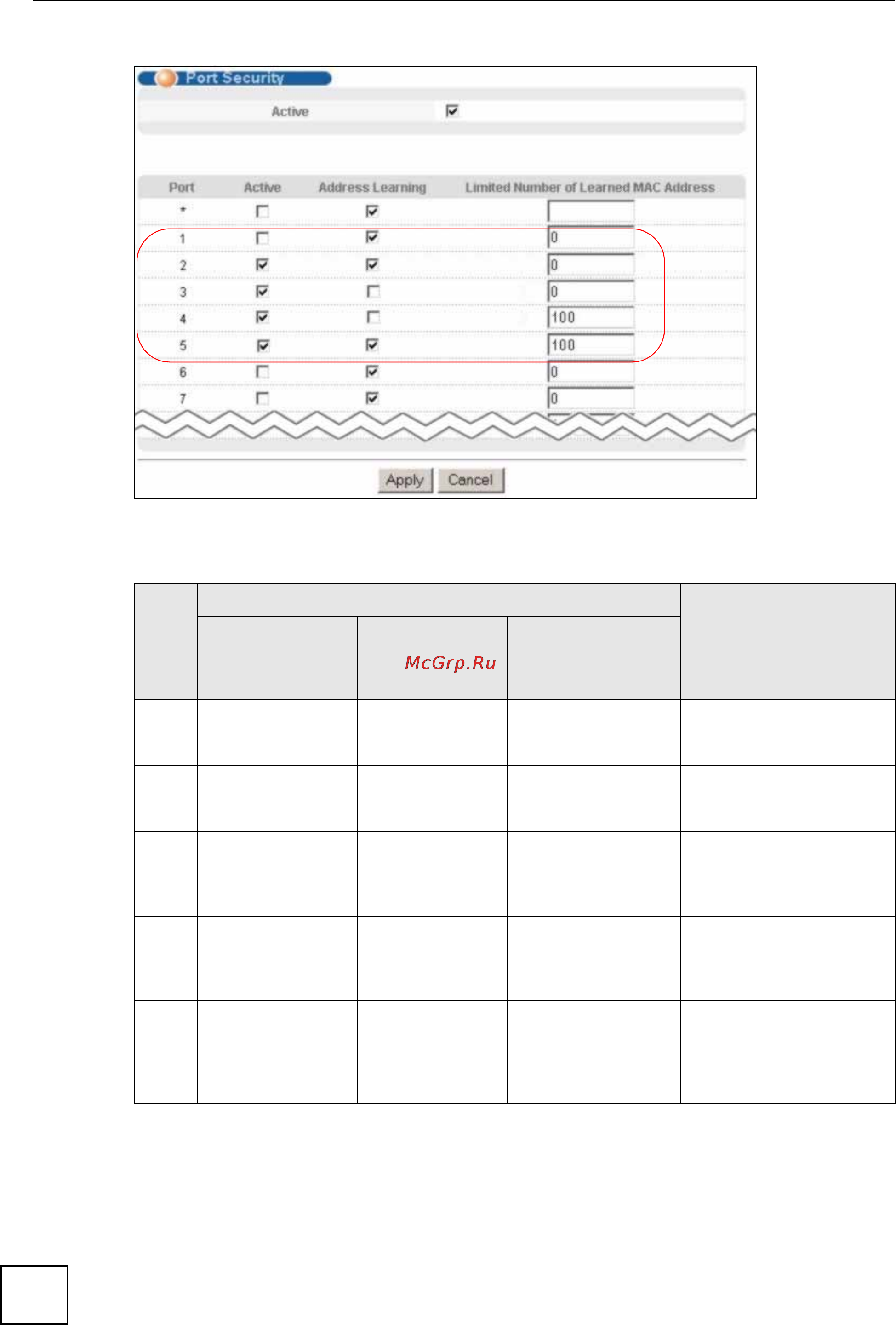

Рисунок 61 Пример настройки средств безопасности портов
Возможные комбинации настроек и результаты их работы сведены в следующей
таблице.
Таблица 37 Пример настройки средств безопасности портов
ПОРТ
НАСТРОЙКИ
РЕЗУЛЬТАТВКЛЮЧЕНИЕ
СРЕДСТВ
БЕЗОПАСНОСТИ
ВКЛЮЧЕНИЕ
ЗАПОМИНАНИЯ
АДРЕСОВ
ОГРАНИЧЕНИЕ
КОЛ-ВА
ЗАПОМИНАЕМЫХ
MAC-АДРЕСОВ
1X0 (без ограничений) Пересылка всех пакетов,
получение (запоминание)
всех MAC-адресов.
2X X 0 (без ограничений) Пересылка всех пакетов,
получение (запоминание)
всех MAC-адресов.
3X 0 (без ограничений) Отбрасывание всех
пакетов от неизвестных
MAC-адресов, запрет на
получение MAC-адресов.
4X 100 Отбрасывание всех
пакетов от неизвестных
MAC-адресов, запрет на
получение MAC-адресов.
5X X 100 Отбрасывание пакетов
от
неизвестных MAC-
адресов, запоминание
максимум 100 MAC-
адресов.
