Руководство пользователя для серии ES-2024
189
ГЛАВА 22
Защита от образования петель
В данной главе описана настройка на коммутаторе механизма защиты от образования
петель на границе сети.
22.1 Обзор функции защиты от образования петель
Функция защиты от образования петель позволяет настроить на коммутаторе
отключение определенного порта при обнаружении ситуации, когда отправляемые через
этот порт пакеты возвращаются на коммутатор. Для защиты от образования петель в
опорной сети можно использовать протокол покрывающего дерева (STP), однако STP не
обеспечивает защиты от петель, которые могут возникнуть на границе сети.

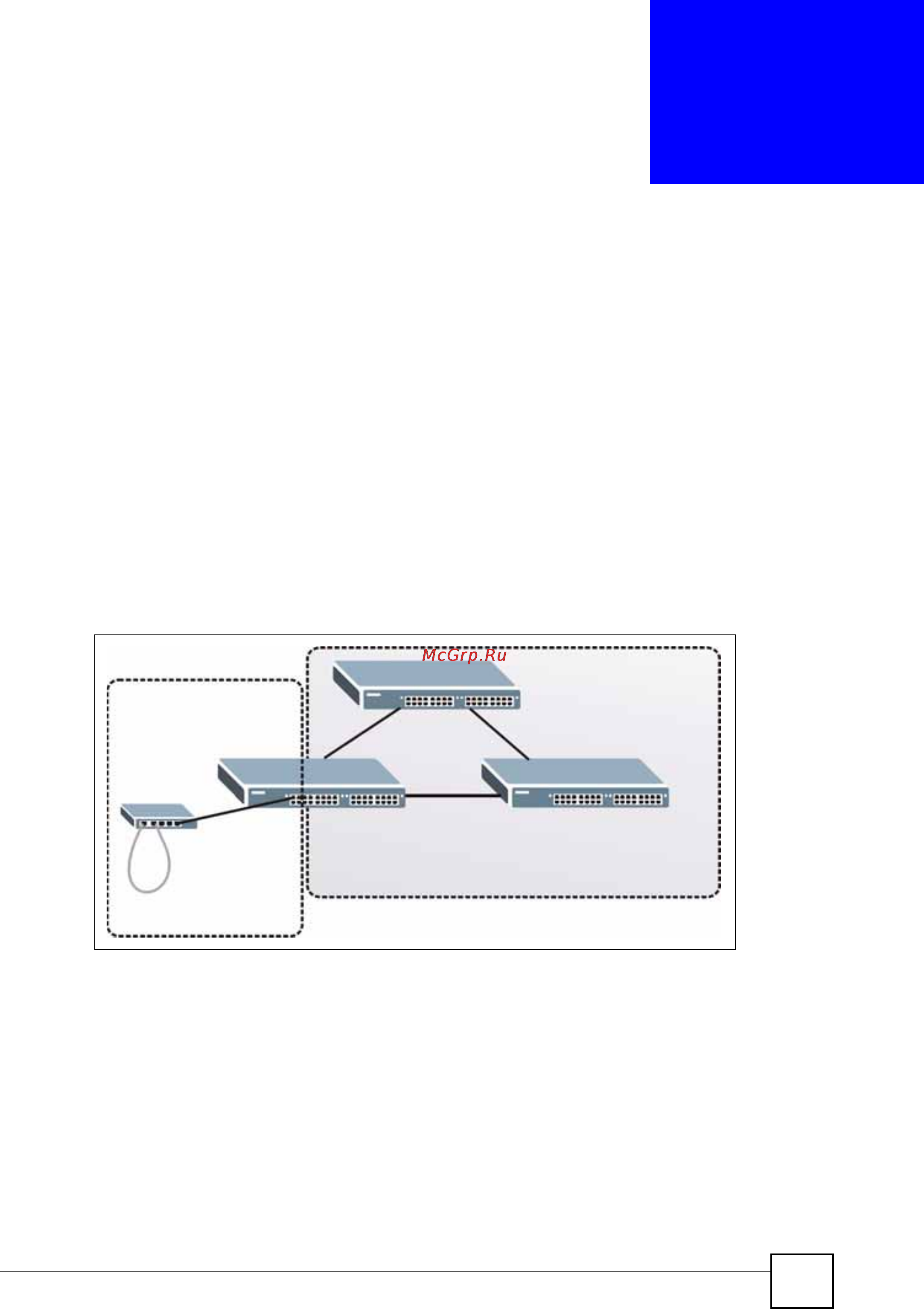

Рисунок 88 Защита от образования петель и STP
Функция защиты от образования петель предназначена специально для устранения
проблем на границе сети. Проблема может возникнуть при подключении порта к
коммутатору, на котором образовалась петля. Петля образуется в результате
человеческой ошибки. Она возникает, когда два порта коммутатора оказываются
соединенными одним кабелем. При рассылке коммутатором с петлей
широковещательных сообщений они возвращаются на
коммутатор и повторно
ретранслируются снова и снова, вызывая широковещательный шторм.
При подключении коммутатора (без петли) к коммутатору с петлей проблемы
последнего отражаются на первом следующим образом:
• Он будет принимать широковещательные сообщения, рассылаемые коммутатором с
петлей.
STP
Защита от
образования петель
