Zyxel ES-2024A [92/298] Настройка vlan на основе портов
![Zyxel ES-2024A [92/298] Настройка vlan на основе портов](/views2/1010846/page92/bg5c.png)
Глава 8 Виртуальные локальные сети (VLAN)
Руководство пользователя для серии ES-2024
92
8.6.1 Настройка VLAN на основе портов
Выберите Port Based в качестве типа VLAN (VLAN Type) на экране Switch Setup,
затем нажмите VLAN в навигационной панели. Появится следующий экран.

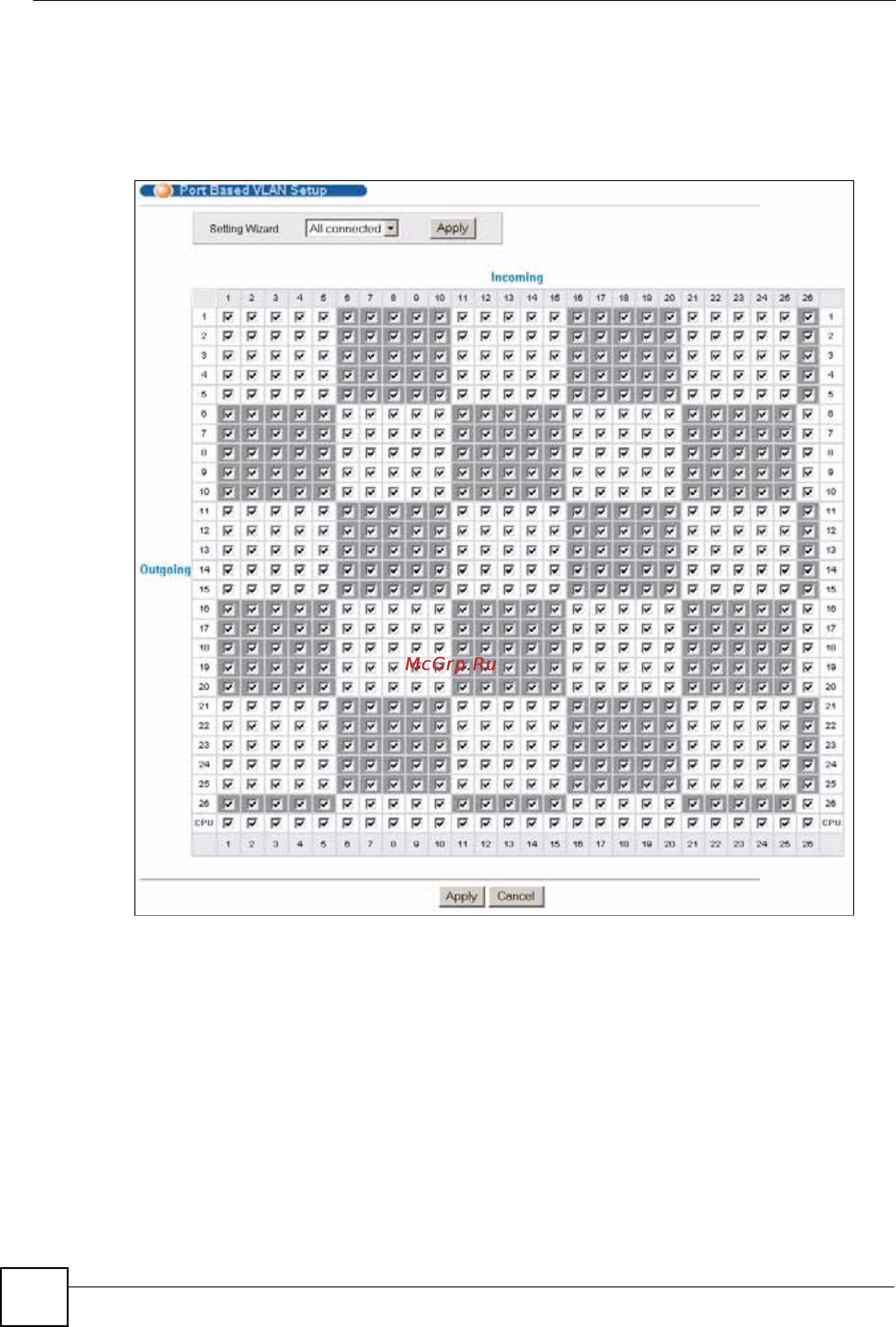

Рисунок 36 Экран Advanced Application > VLAN: Port Based VLAN Setup (All Connected)
