Руководство пользователя для серии ES-2024
117
ГЛАВА 12
Управление пропускной
способностью
В данной главе рассказывается, как ограничить максимальную пропускную
способность с помощью меню Bandwidth Control.
12.1 Настройка управления пропускной способностью
Управление пропускной способностью подразумевает определение максимальной
разрешенной пропускной способности для входящего и/или исходящего потоков
трафика через порт.
Чтобы открыть показанный ниже экран, выберите в навигационной панели Advanced
Application > Bandwidth Control.

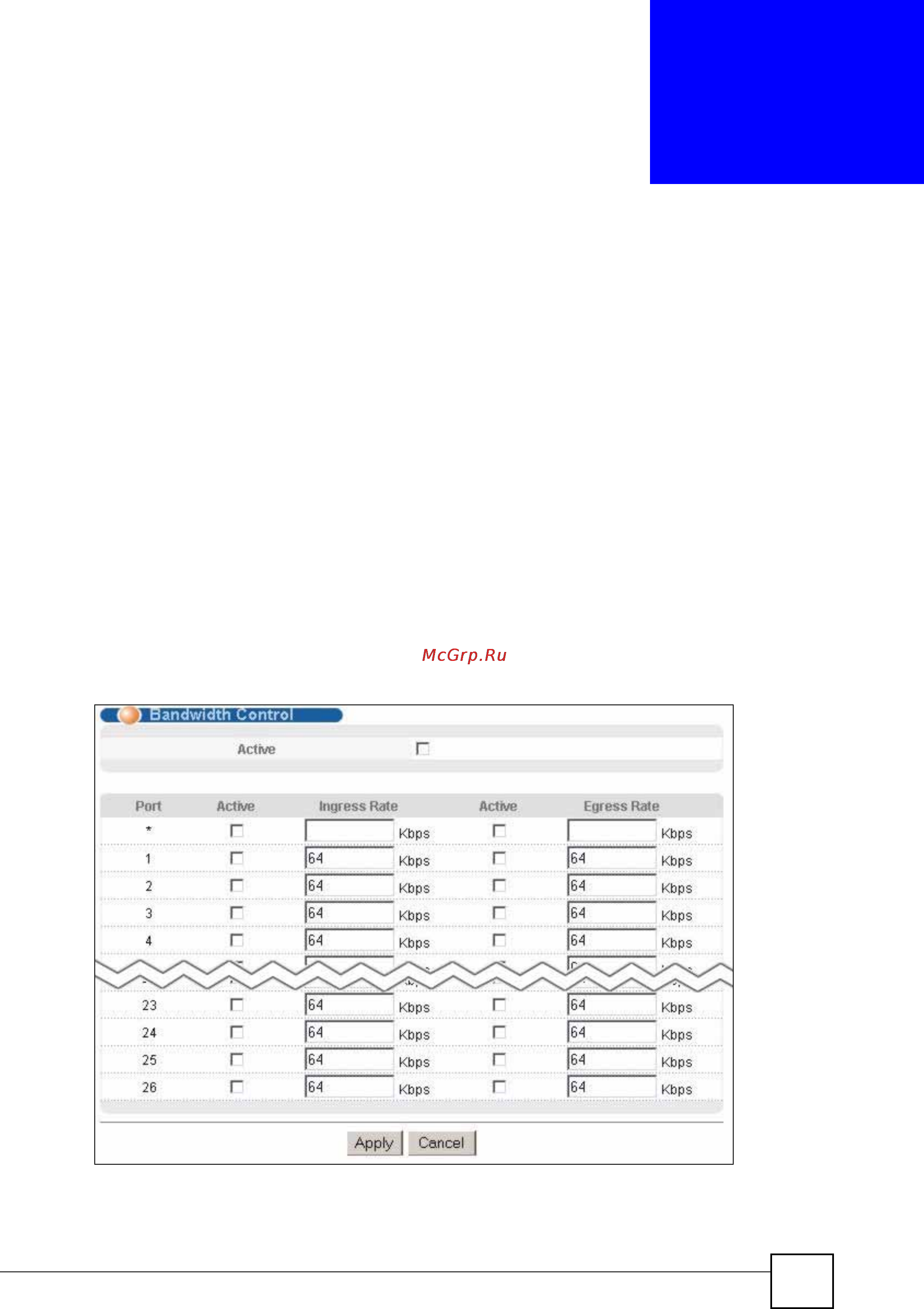

Рисунок 49 Экран Advanced Application > Bandwidth Control
