Руководство пользователя для серии ES-2024
221
ГЛАВА 27
Контроль доступа
В данной главе описан контроль доступа к коммутатору.
27.1 Обзор контроля доступа
Для доступа с консольного порта или через FTP допускается по одной сессии, для
доступа через Telnet и SSH допускается в общей сложности девять сессий, для
управления через Web поддерживается до пяти сессий (с пятью различными именами
пользователей и паролями), количество сеансов контроля доступа через SNMP не
ограничено.
Сессии контроля доступа с консольного порта и через Telnet не
могут быть
осуществлены одновременно, если функция доступа нескольким пользователям (multi-
login) отключена. Дополнительную информацию о запрещении доступа нескольким
пользователям можно найти в Справочном руководстве по интерфейсу командной
строки.
27.2 Главный экран контроля доступа
Чтобы отобразить показанный ниже экран, выберите в навигационной панели
Management > Access Control.

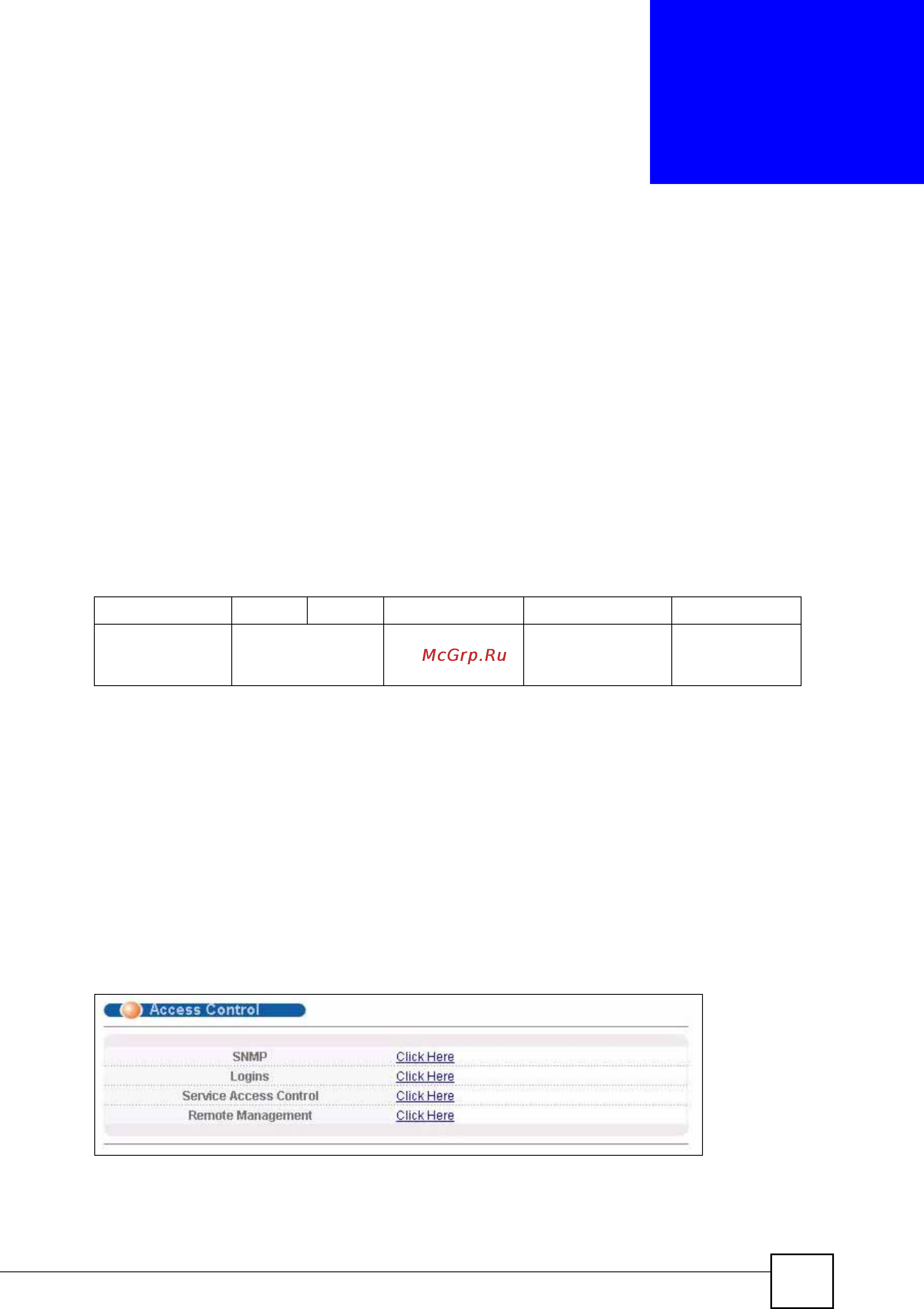

Рисунок 112 Экран Management > Access Control
Таблица 74 Обзор контроля доступа
Консольный порт SSH Telnet FTP Web SNMP
Одна сессия В общей
сложности до
девяти сессий
Одна сессия До пяти учетных
записей
Без
ограничений
