Глава 24 Дифференцированное обслуживание
Руководство пользователя для серии ES-2024
200
Маркер DSCP обратно совместим с тремя битами приоритета в октете ToS, благодаря
чему сетевое устройство с поддержкой ToS, но без поддержки DiffServ не будет
конфликтовать с отображением маркера DSCP.
Значение DSCP определяет так называемую обработку на каждом конкретном переходе
(PHB, Per-Hop Behavior), которая осуществляется над каждым пакетом при пересылке
по сети с поддержкой DiffServ. В зависимости от правила маркирования различные
типы трафика могут получать различные приоритеты пересылки. Ресурсы могут быть
распределены соответственно значениям DSCP и настроенным политикам.
24.1.2 Пример сети с поддержкой DiffServ
Пример простой сети с поддержкой DiffServ, состоящей из нескольких подключенных
напрямую сетевых устройств с поддержкой DiffServ, показан на следующем рисунке.
Граничный узел (A на рис.96) в сети DiffServ классифицирует (помечает маркером
DSCP) входящие пакеты, разделяя их на различные потоки трафика (Platinum, Gold,
Silver, Bronze) на основе настроенных правил маркирования. После этого сетевой
администратор может
применять к потокам трафика различные политики. Один из
примеров такой политикиназначение более высокого приоритета отбрасывания
одному из потоков трафика по сравнению с другими. В нашем примере у пакетов потока
трафика Bronze вероятность отбрасывания при перегрузках в процессе движения по
сети DiffServ больше, чем у пакетов потока трафика Platinum.

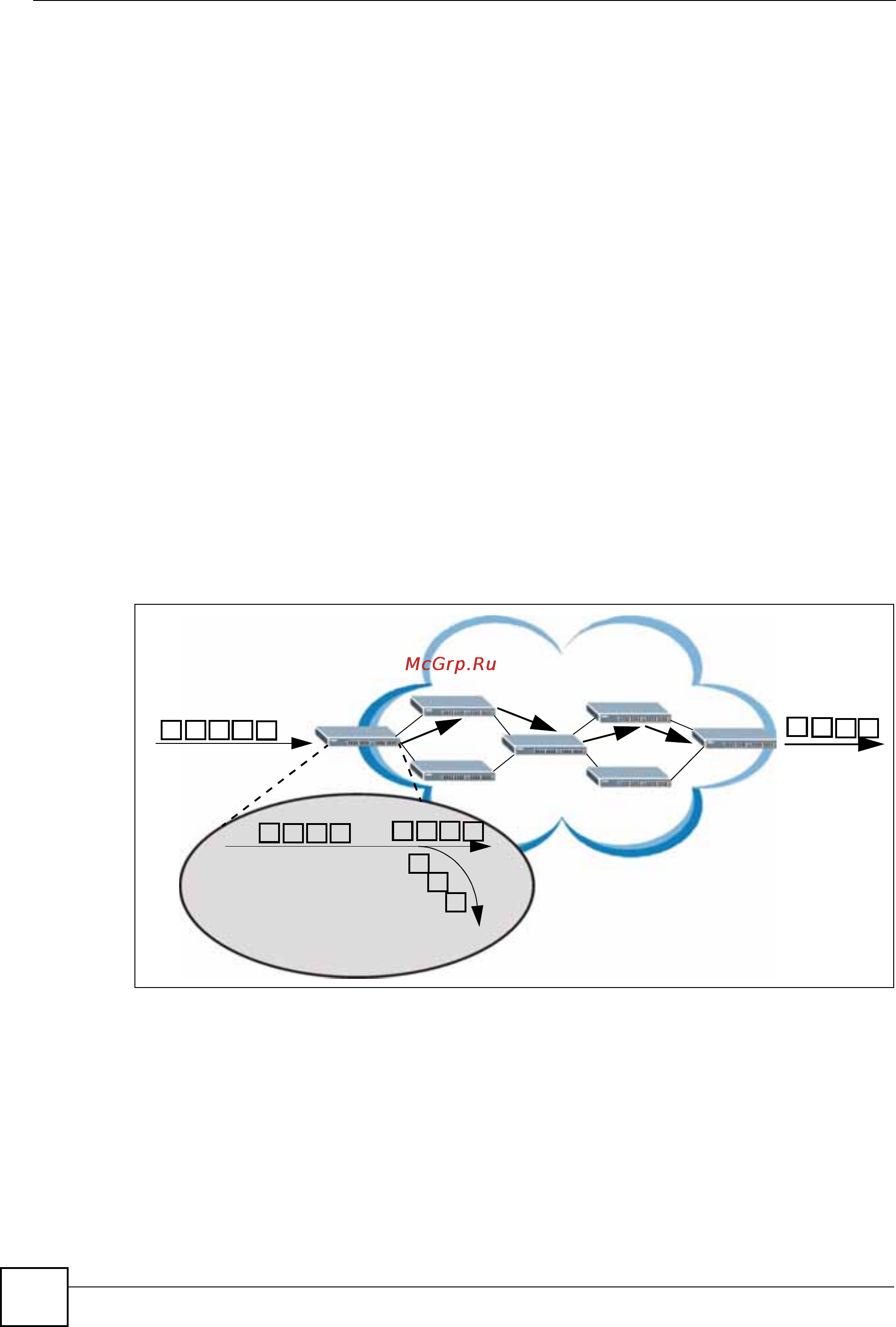

Рисунок 96 Сеть с поддержкой DiffServ
24.2 Активация механизма DiffServ
Включение DiffServ позволяет применять правила маркирования или отображение
приоритетов IEEE 802.1p на выбранных портах.
Чтобы отобразить показанный ниже экран, выберите в навигационной панели IP
Application > DiffServ.
G
S
B
P
S
B
B
G
P
P
S
P – Platinum
G – Gold
S – Silver
B – Bronze
G
P
P
S
A
