Zyxel ES-2024A [153/298] Профиль фильтрации igmp
![Zyxel ES-2024A [153/298] Профиль фильтрации igmp](/views2/1010846/page153/bg99.png)
Глава 19 Мультивещание
Руководство пользователя для серии ES-2024
153
19.5 Профиль фильтрации IGMP
Профиль фильтрации IGMP определяет диапазон групп мультивещания, к которым
могут присоединиться подключенные к коммутатору пользователи. Профиль содержит
диапазон IP-адресов мультивещания, к которым необходимо разрешить подключение
пользователей. Профили назначаются конкретным портам (на экране Multicast Setting).
Подключающиеся через эти порты пользователи могут присоединяться к группам
мультивещания, указанным в профиле Каждому порту может быть назначен
только один
профиль. Один и тот же профиль допускается назначать нескольким портам.
Чтобы отобразить показанный ниже экран, нажмите Advanced Applications > Multicast
> Multicast Setting > IGMP Filtering Profile.

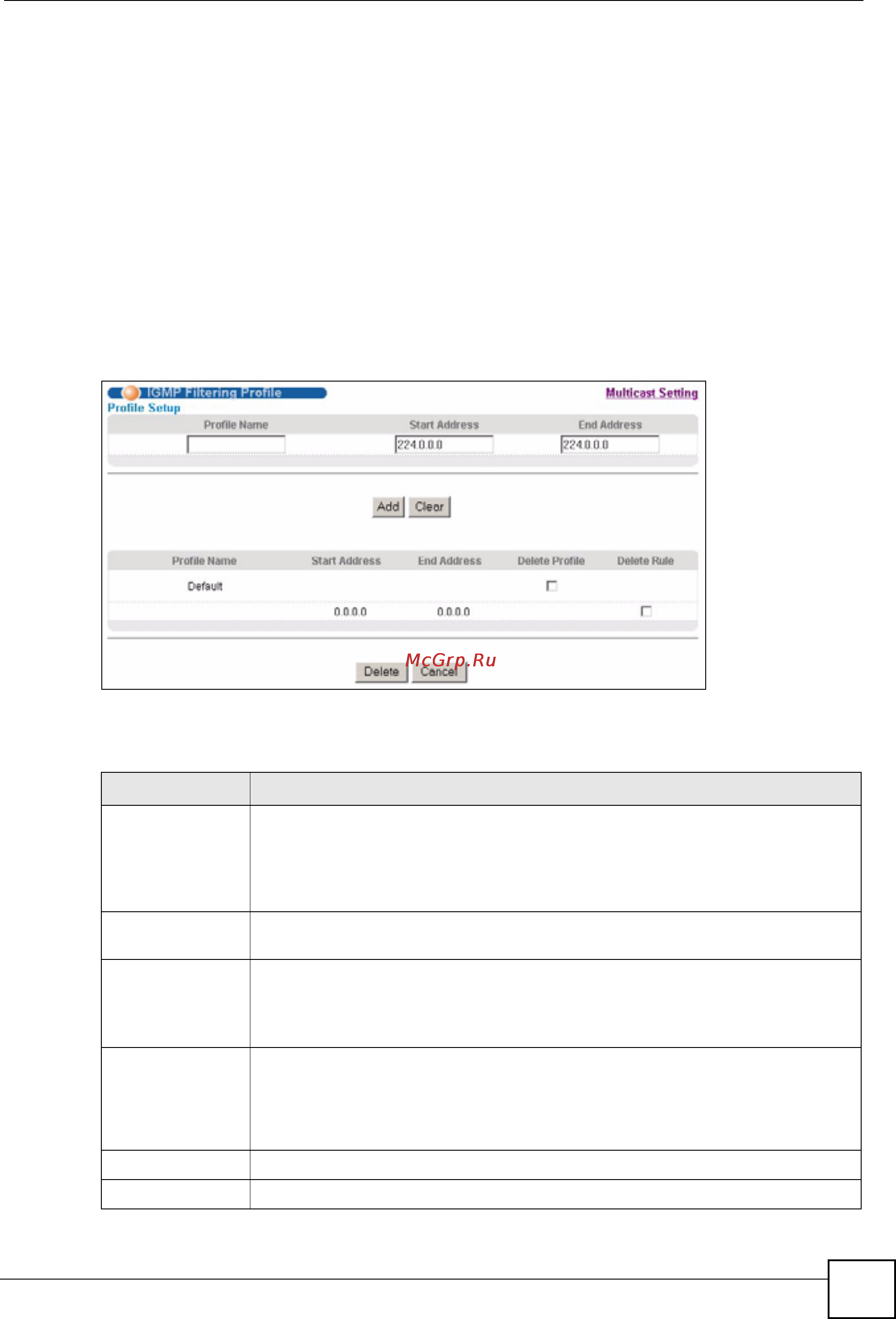

Рисунок 66 Экран Advanced Application > Multicast > Multicast Setting > IGMP Filtering
Profile
Поля экрана описаны в следующей таблице.
Таблица 43 Экран Advanced Application > Multicast > Multicast Setting > IGMP Filtering
Profile
ПОЛЕ ОПИСАНИЕ
Profile Name Введите имя-описание профиля, с помощью которого его можно
идентифицировать.
Чтобы настроить дополнительные правила для уже добавленного профиля,
необходимо ввести имя профиля и указать другие диапазоны IP-адресов
мультивещания.
Start Address Введите начальный адрес диапазона IP-адресов мультивещания, который
необходимо включить в профиль фильтрации IGMP.
End Address Введите конечный адрес диапазона IP-адресов мультивещания, который
необходимо включить
в профиль фильтрации IGMP.
Чтобы добавить единственный IP-адрес мультивещания, укажите его и в
поле Start Address, и в поле End Address.
Add Нажмите Add, чтобы сохранить профиль в оперативной памяти
коммутатора. Эти настройки будут утеряны в случае выключения
коммутатора или перебоя в подаче питания, поэтому по завершении
настройки необходимо нажать на ссылке Save в
верхней навигационной
панели для сохранения изменений в энергонезависимой памяти.
Clear Нажмите Clear, чтобы вернуться к заводским настройкам.
Profile Name В этом поле отображается имя-описание профиля.
