Глава 19 Мультивещание
Руководство пользователя для серии ES-2024
154
19.6 Обзор MVR
Механизм регистрации VLAN-сети мультивещания (Multicast VLAN Registration, MVR)
предназначен для случаев, когда требуется передавать мультивещательный трафик через
Ethernet-сеть провайдера услуг, имеющую конфигурацию кольца (например, для
приложений «мультимедиа по требованию» – MoD).
MVR позволяет определить одну VLAN-сеть мультивещания, которая будет доступна
различным абонентским сетям VLAN в сети. Даже изолированные по различным
абонентским сетям VLAN устройства могут подписываться и отписываться
от потока
мультивещания во VLAN-сети мультивещания. Благодаря этому обеспечивается
оптимальное использование пропускной способности за счет предотвращения
дублирования мультивещательного трафика в абонентских сетях VLAN, а также
упрощается управление группами мультивещания.
MVR реагирует только на управляющие Join- и Leave-запросы IGMP от групп
мультивещания, которые были настроены в MVR. Join- и Leave-запросы от других
групп мультивещания управляются отслеживанием IGMP.
Пример
сети показан на следующем рисунке. Информация об абонентских сетях VLAN
(1, 2 и 3) скрыта от сервера потокового мультимедиа S. Кроме того, информация о
VLAN-сети мультивещания видима только коммутатору и серверу S.

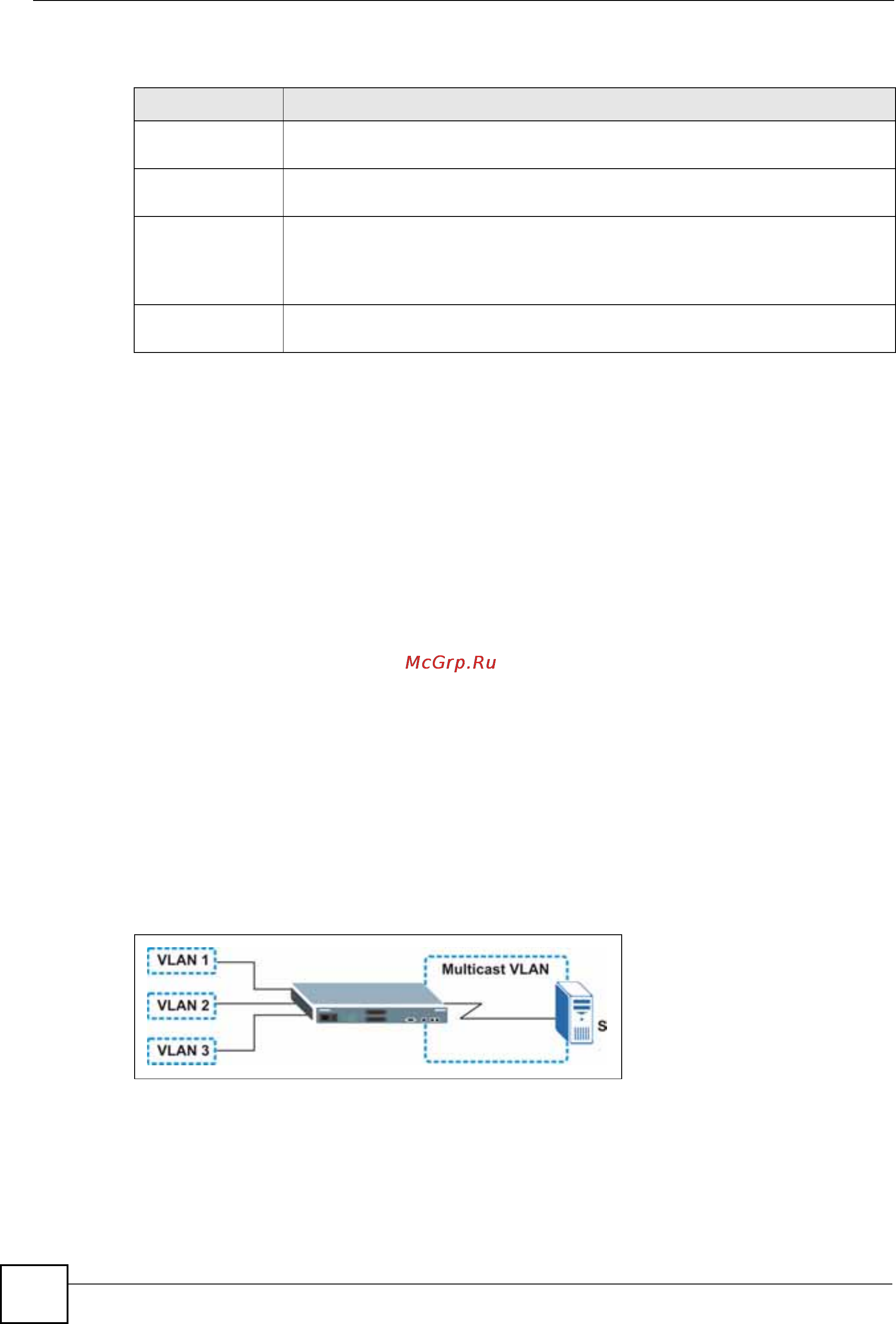

Рисунок 67 Пример сети с поддержкой MVR
Start Address В этом поле отображается начальный адрес диапазона IP-адресов
мультивещания.
End Address В этом поле отображается конечный адрес диапазона IP-адресов
мультивещания.
Delete Чтобы удалить профиль и все связанные с ним правила, выберите нужный
профиль в столбце Delete Profile и нажмите на кнопку Delete.
Чтобы удалить правило или правила из профиля, выберите нужные правила
в
столбце Delete Rule и нажмите на кнопку Delete.
Cancel Нажатие на кнопку Cancel снимает выделения с переключателей в столбцах
Delete Profile/Delete Rule.
Таблица 43 Экран Advanced Application > Multicast > Multicast Setting > IGMP Filtering
Profile (продолжение)
ПОЛЕ ОПИСАНИЕ
