Zyxel ES-2024A [251/298] Настройка управления кластерами
![Zyxel ES-2024A [251/298] Настройка управления кластерами](/views2/1010846/page251/bgfb.png)
Глава 30 Управление кластерами
Руководство пользователя для серии ES-2024
251
30.3 Настройка управления кластерами
Данный экран используется для настройки управления кластерами. Чтобы отобразить
показанный ниже экран, выберите Configuration на экране Cluster Management.

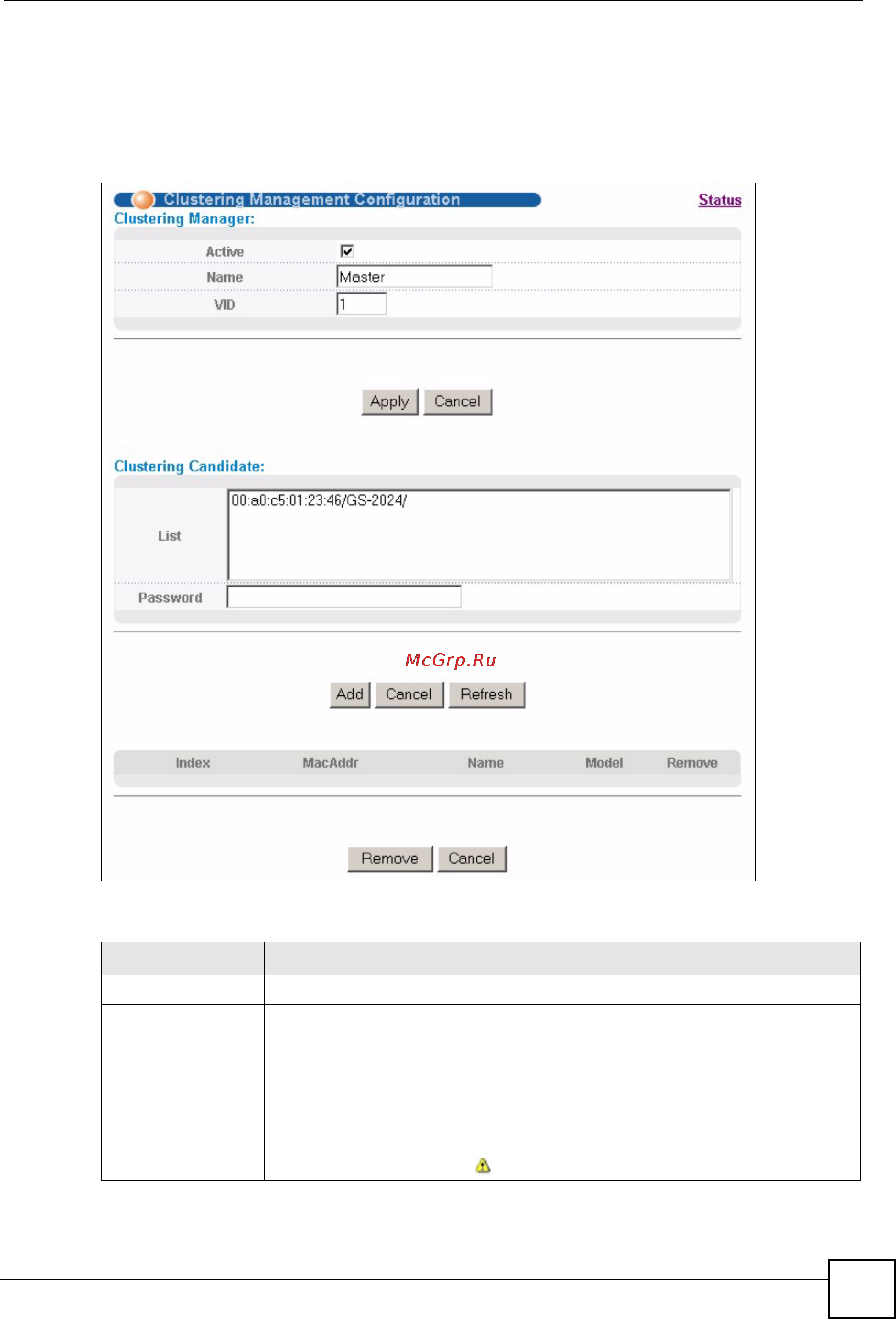

Рисунок 133 Экран Management > Clustering Management > Configuration
Поля экрана описаны в следующей таблице.
Таблица 93 Экран Management > Clustering Management > Configuration
ПОЛЕ ОПИСАНИЕ
Clustering Manager
Active Установите переключатель Active, чтобы этот коммутатор стал
менеджером кластера. У кластера может быть только один менеджер.
Остальные (подключенные напрямую) коммутаторы, назначенные
менеджерами кластера, не будут отображаться в списке Clustering
Candidates. Если коммутатор ранее был членом кластера, а затем был
назначен менеджером кластера, то его состояние Status на экране Cluster
Management Status
может отображаться как Error («Ошибка»), а в
соответствующей строке в итоговом списке членов кластера появится
значок предупреждения ().
