Глава 11 Протокол покрывающего дерева
Руководство пользователя для серии ES-2024
106

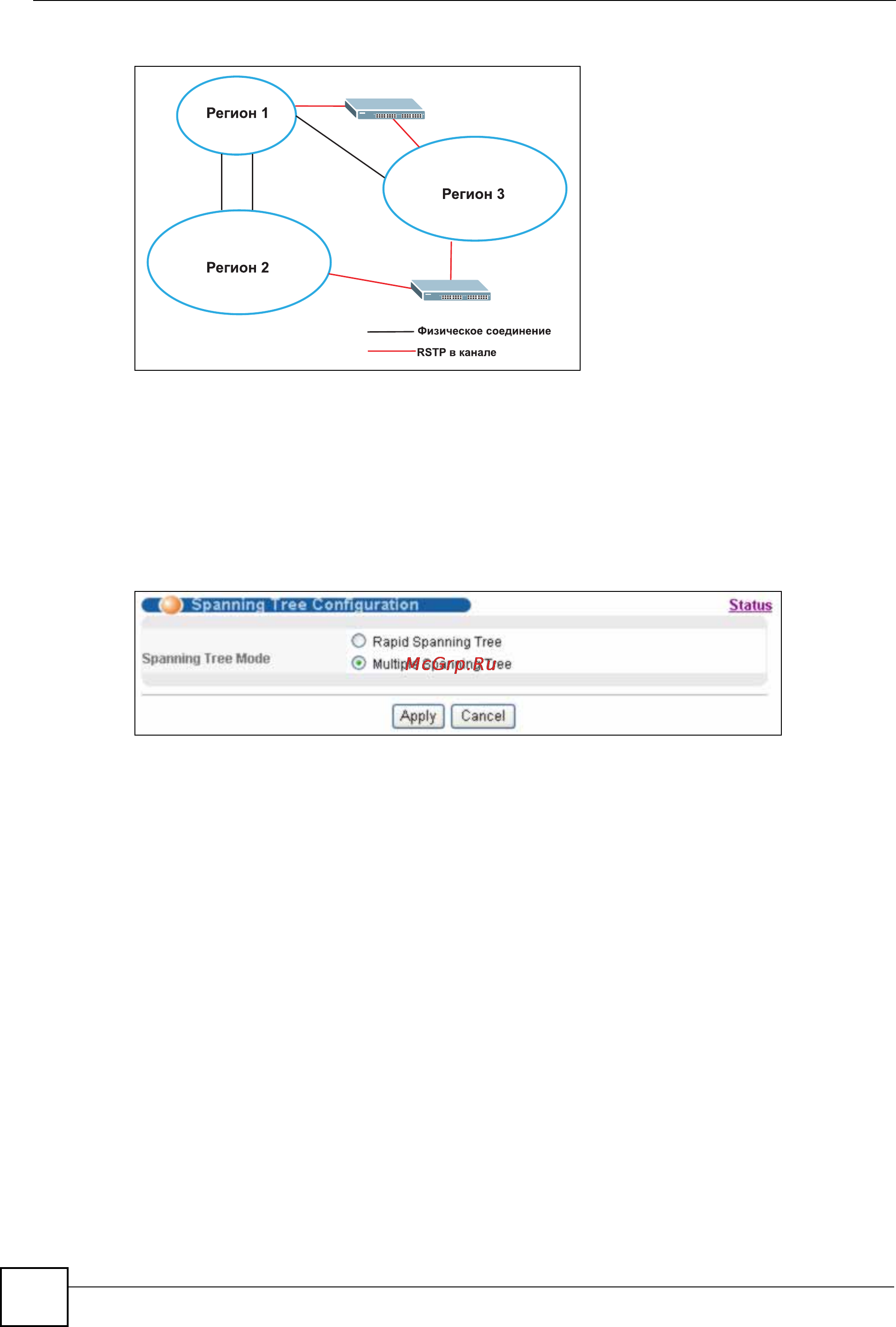

Рисунок 43 Пример сети с использованием MSTP и традиционного протокола RSTP
11.2 Экран настройки протокола покрывающего дерева
На этом экране можно выбрать режим STP для коммутатора. Чтобы отобразить
показанный ниже экран, выберите Advanced Application > Spanning Tree Protocol >
Configuration.
Рисунок 44 Экран Advanced Application > Spanning Tree Protocol
Выберите режим STP, который необходимо установить на коммутаторе.
11.3 Настройка быстрого протокола покрывающего
дерева
Данный экран используется для настройки RSTP; более подробную информацию о
RSTP можно найти в разд.11.1 на стр.101. Нажмите на RSTP на экране Advanced
Application > Spanning Tree Protocol.
