Глава 3 Обзор аппаратного обеспечения
Руководство пользователя для серии ES-2024
42
3 Данный коммутатор автоматически обнаружит установленный трансивер.
Проверьте состояние светодиодных индикаторов, чтобы убедиться, что он
работает.

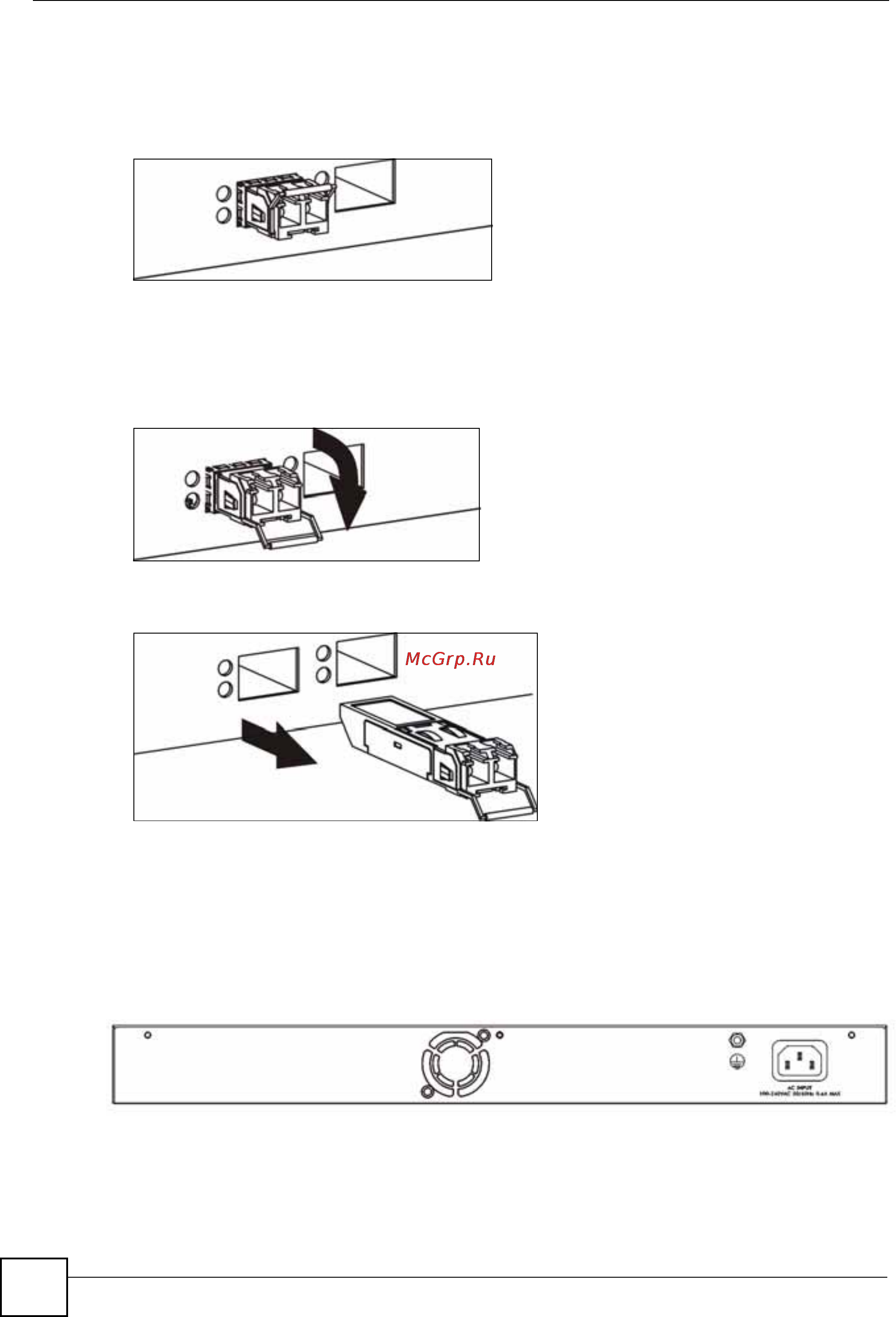

Рисунок 11 Установленный трансивер
3.1.3.2 Удаление трансивера
Для удаления трансивера mini-GBIC (SFP-модуля) выполните следующие действия.
1 Откройте защелку трансивера (их вид может различаться).
Рисунок 12 Пример открытия защелки трансивера
2 Выньте трансивер из слота.
Рисунок 13 Пример удаления трансивера
3.2 Задняя панель
Задняя панель коммутатора показана на рисунке ниже. Разъем для шнура питания
находится на задней панели.
Рисунок 14 Задняя панель
3.2.1 Разъем питания
Убедитесь, что параметры питающей сети соответствуют указанным на панели.
