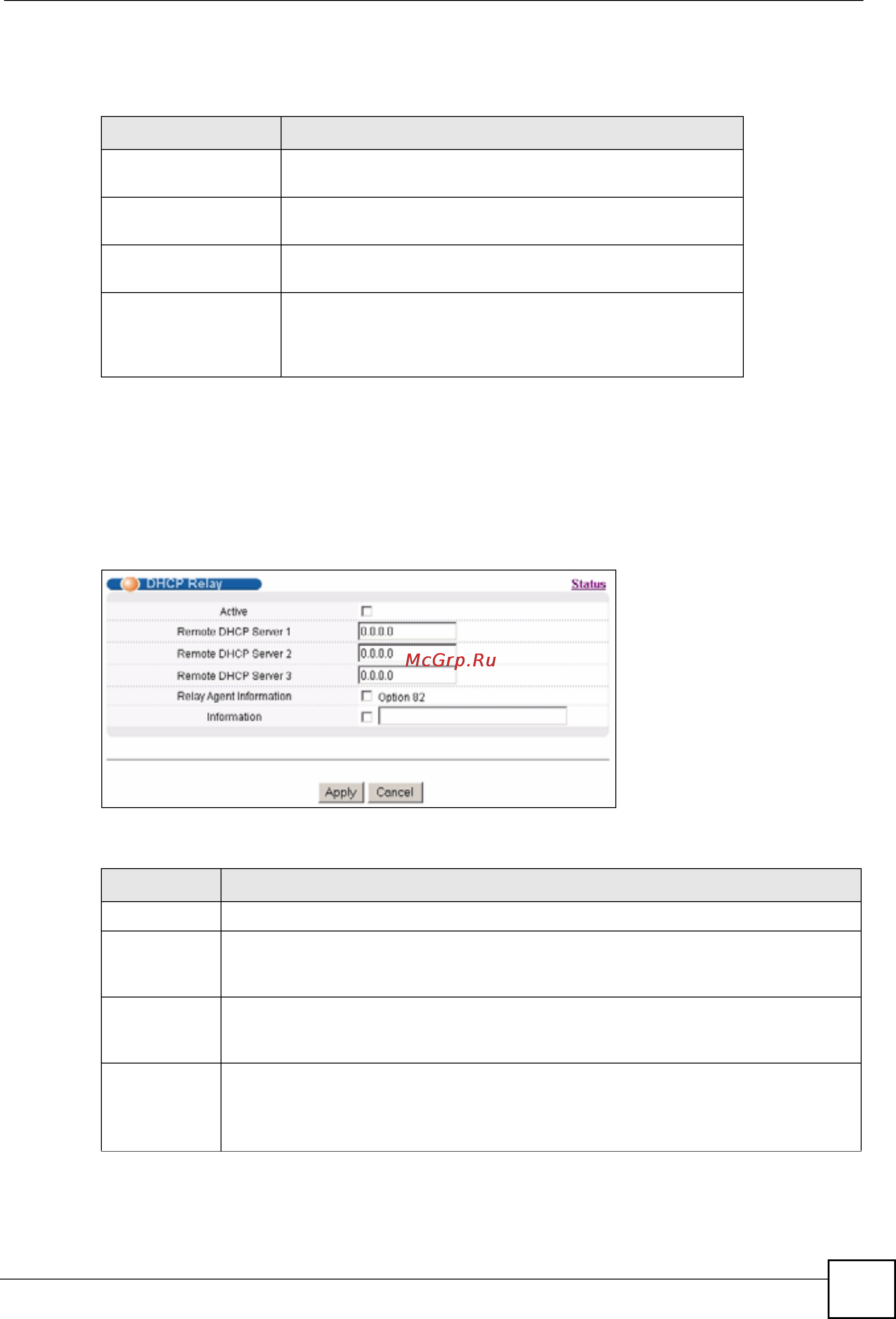

Zyxel ES-2024A [205/298] Настройка глобальной ретрансляции dhcp
![Zyxel ES-2024A [205/298] Настройка глобальной ретрансляции dhcp](/views2/1010846/page205/bgcd.png)
Глава 25 DHCP
Руководство пользователя для серии ES-2024
205
Информация агента ретрансляции DHCP, передаваемая коммутатором на сервер DHCP,
описана ниже:
25.3.2 Настройка глобальной ретрансляции DHCP
Настройка глобальной ретрансляции DHCP осуществляется на экране DHCP Relay.
Чтобы отобразить показанный ниже экран, выберите в навигационной панели IP
Application > DHCP и нажмите на ссылке Global.
Рисунок 100 Экран IP Application > DHCP > Global
Поля экрана описаны в следующей таблице.
Таблица 68 Информация агента ретрансляции
ПОЛЕ ОПИСАНИЕ
Slot ID (1 байт) Данное значение всегда равно 0 для автономных
коммутаторов.
Port ID (1 байт) Номер порта, к которому подключен клиент
DHCP.
VLAN ID (2 байта) Идентификатор VLAN, к которой принадлежит
порт.
Information (до 32 байт) Опциональное поле только для чтения,
которое устанавливается в соответствии с именем
системы, настроенным на экране Basic Settings >
General Setup.
Таблица 69 Экран IP Application > DHCP > Global
ПОЛЕ ОПИСАНИЕ
Active Установите этот переключатель, чтобы включить ретрансляцию DHCP.
Remote
DHCP Server
1 .. 3
Введите IP-адрес сервера DHCP в виде десятичных чисел, разделенных
точками.
Relay Agent
Information
Установите переключатель Option 82, чтобы коммутатор добавлял информацию
(номер слота, номер порта и идентификатор VLAN ID) к клиентским запросам
DHCP, ретранслируемым им на сервер DHCP.
Information В этом доступном только для чтения поля отображается имя
системы,
настроенное на экране General Setup.
Установите данный переключатель, чтобы коммутатор добавлял имя системы к
клиентским DHCP-запросам, ретранслируемым на сервер DHCP.
