Zyxel ES-2024A [196/298] Настройка статических маршрутов
![Zyxel ES-2024A [196/298] Настройка статических маршрутов](/views2/1010846/page196/bgc4.png)
Глава 23 Статические маршруты
Руководство пользователя для серии ES-2024
196
23.2 Настройка статических маршрутов
Чтобы отобразить показанный ниже экран, выберите в навигационной панели IP
Application > Static Routing.

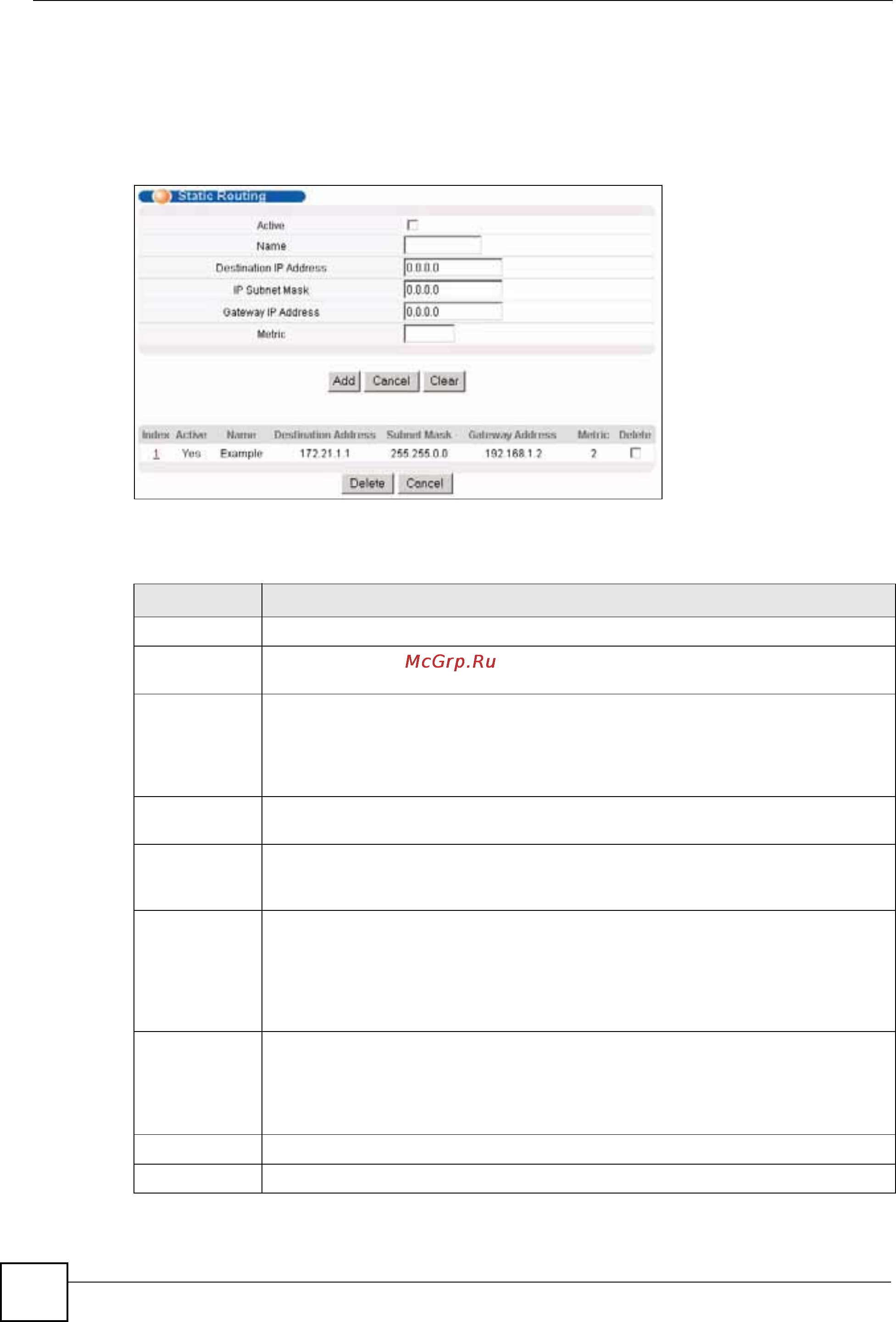

Рисунок 94 Экран IP Application > Static Routing
Поля экрана, используемые для создания статического маршрута, описаны в следующей
таблице.
Таблица 63 Экран IP Application > Static Routing
ПОЛЕ ОПИСАНИЕ
Active В этом поле можно активировать/деактивировать данный статический маршрут.
Name Введите имя-описание (до 32 символов в английской раскладке), по которому
можно идентифицировать данный маршрут.
Destination IP
Address
Сетевой IP-адрес конечного пункта назначения. Маршрутизация всегда
основывается на номере сети. Если нужно указать маршрут к конкретному
хосту, в поле ввода маски подсети необходимо ввести
маску 255.255.255.255, и
тогда в качестве номера сети можно использовать идентификатор требуемого
хоста.
IP Subnet
Mask
Введите маску подсети для данного направления.
Gateway IP
Address
Введите IP-адрес шлюза. Шлюз – это ближайший сосед коммутатора, который
направляет пакет к пункту его назначения. Шлюз должен быть
маршрутизатором в том же сегменте, что и коммутатор.
Metric Метрика отражает «стоимость» передачи
для целей маршрутизации. В IP-
маршрутизации в качестве меры стоимости используется счетчик пройденных
узлов, с минимальным значением 1 для сетей, соединенных напрямую. Введите
число, примерно отражающее стоимость данного канала. Это число не
обязательно должно быть точным, но оно должно находиться в диапазоне от 1
до 15. На практике обычно подходит 2 или 3.
Add Нажмите Add, чтобы
сохранить новый статический маршрут в оперативной
памяти коммутатора. Эти настройки будут утеряны в случае выключения
коммутатора или перебоя в подаче питания, поэтому по завершении настройки
необходимо нажать на ссылке Save в верхней навигационной панели для
сохранения изменений в энергонезависимой памяти.
Cancel Нажмите Cancel, чтобы начать настройку на этом экране заново.
Clear Нажмите
Clear, чтобы вернуться к заводским настройкам.
