Руководство пользователя для серии ES-2024
241
ГЛАВА 28
Диагностика
В данной главе описан экран диагностики Diagnostic.
28.1 Экран Diagnostic
Чтобы отобразить показанный ниже экран, выберите в навигационной панели
Management > Diagnostic. На этом экране можно проверять системные журналы,
пинговать IP-адреса и тестировать порты.

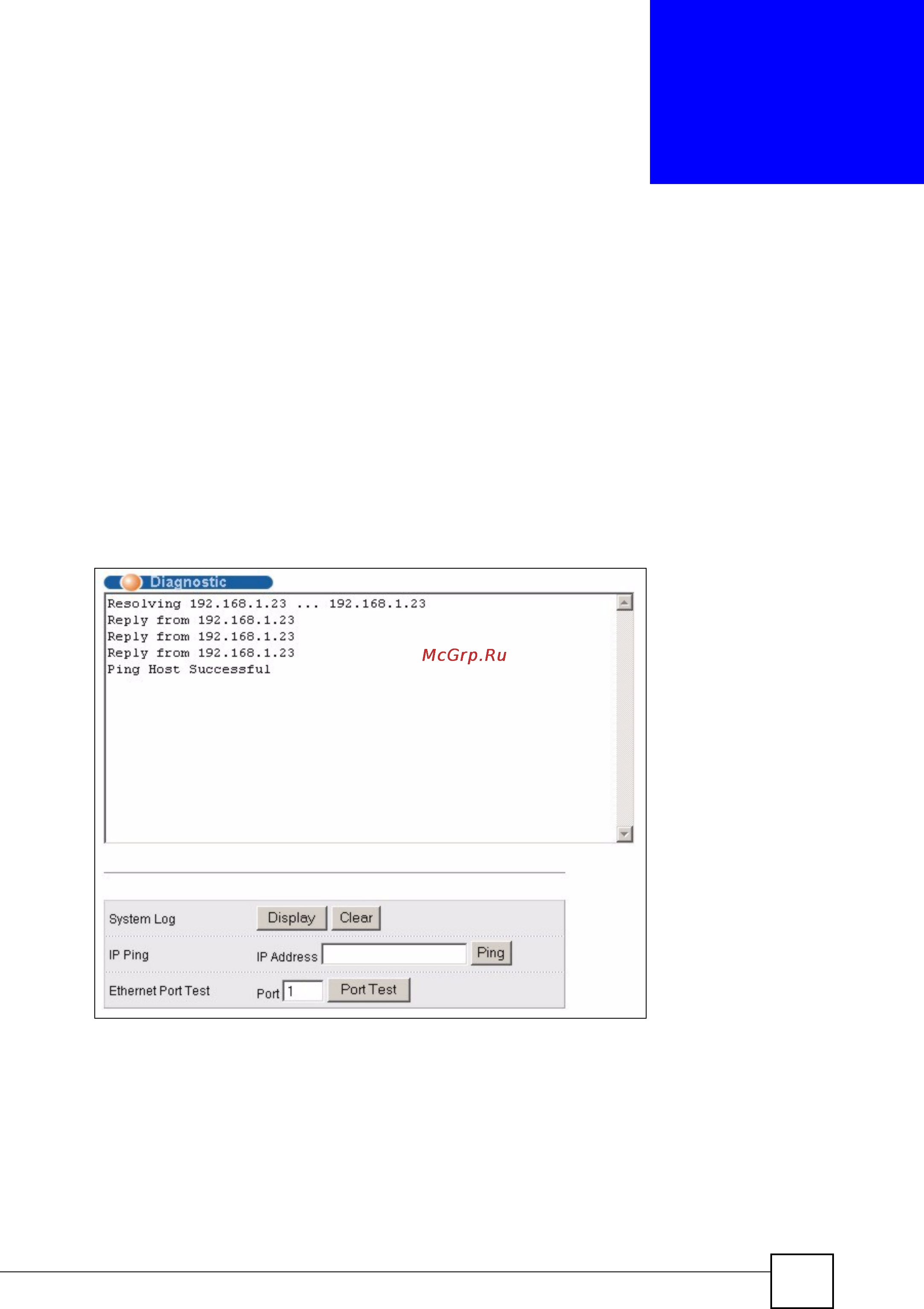

Рисунок 126 Экран Management > Diagnostic
