Глава 27 Контроль доступа
Руководство пользователя для серии ES-2024
236

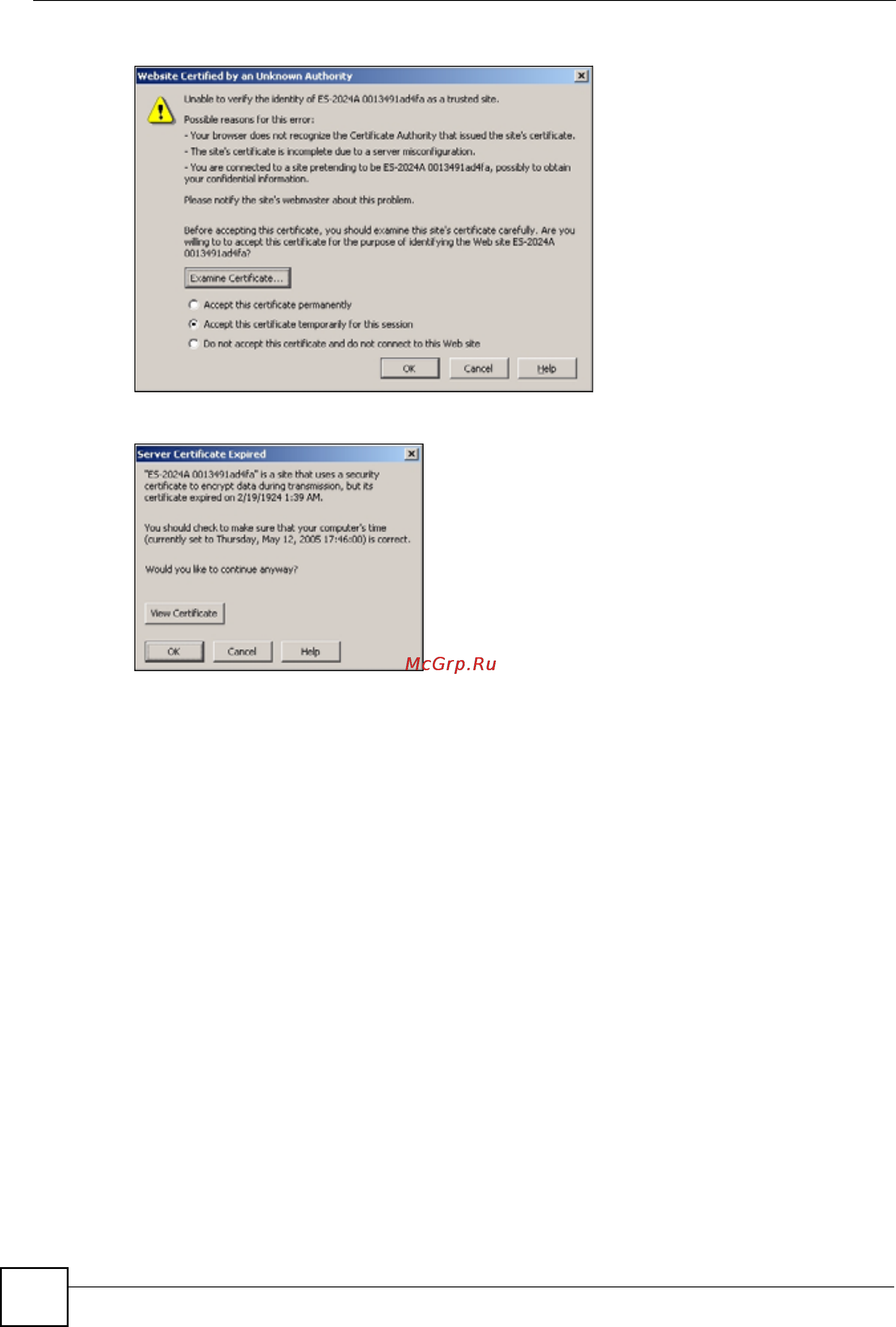

Рисунок 121 Сертификат безопасности 1 (Netscape)
Рисунок 122 Сертификат безопасности 2 (Netscape)
27.8.3 Основной экран
После того, как был принят сертификат и введены имя пользователя и пароль, появится
основной экран коммутатора. В нижней части экрана браузера появится значок замка,
что свидетельствует об установлении защищенного соединения.
