Переход на высокоскоростные локальные сети, например, работающие по технологии

ATM, для большинства пользователей нецелесообразен из-за высокой стоимости

замены всех имеющихся Ethernet-кабелей и карт адаптеров, реструктуризации сети и

сложности технического обслуживания. Данный коммутатор позволяет добиться такой

же пропускной способности, как и в сети ATM , но при существенно меньших затратах и

с возможностью

использования имеющихся адаптеров и коммутаторов. Более того,

сохраняется существующая структура локальной сети, так как все порты могут

свободно связываться друг с другом.

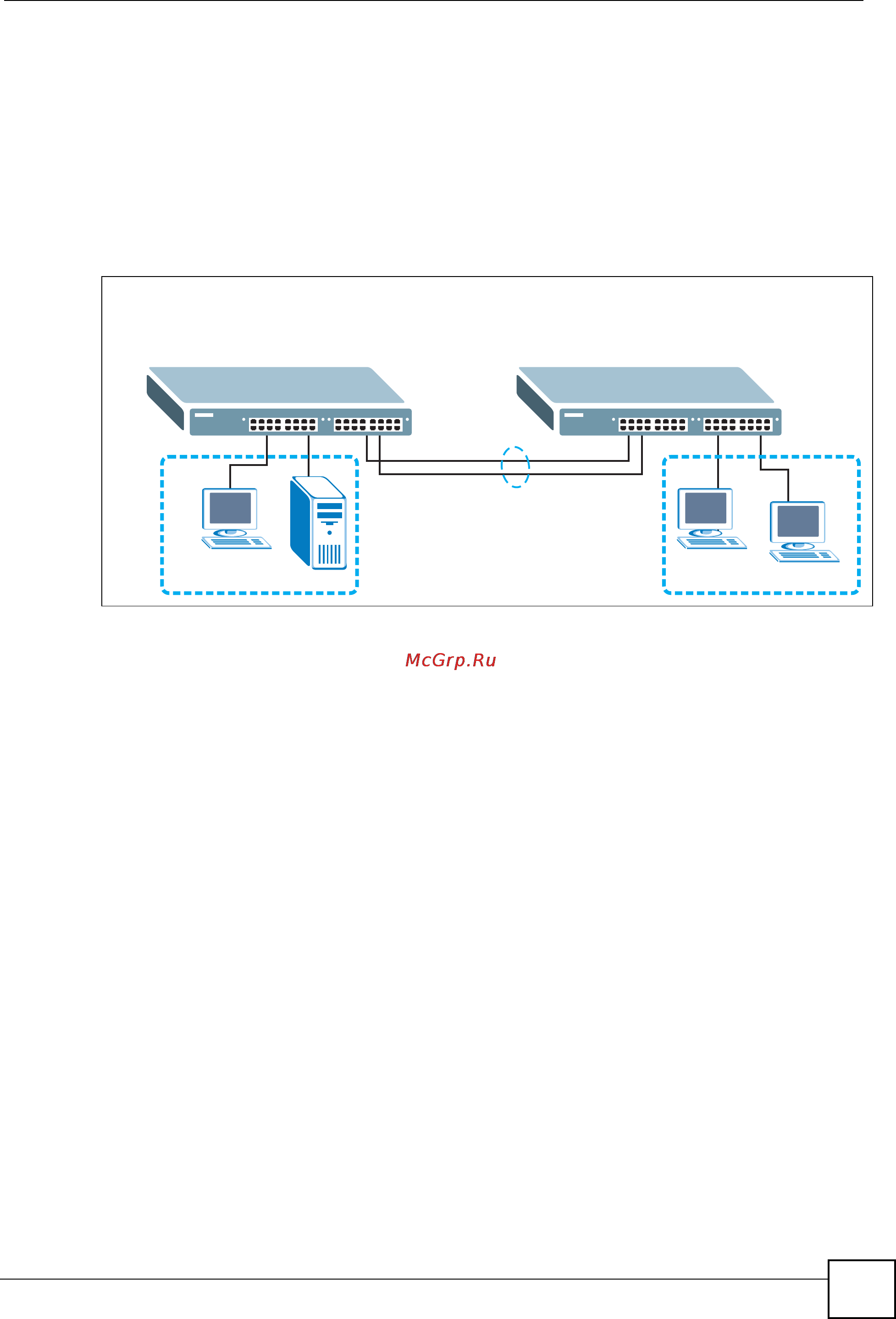

Рисунок 3 Пример высокоскоростной коммутации в рабочей группе

1.1.4 Примеры применения в сетях VLAN на базе IEEE 802.1Q

Виртуальные локальные сети (VLAN, Virtual Local Area Network) позволяют разделить

одну физическую сеть на несколько логических. Станции в логической сети

принадлежат к одной группе. Станция может принадлежать к нескольким группам. При

использовании сетей VLAN станция не может отправлять или принимать данные от

станций, не принадлежащих к той же группе (группам); это возможно лишь в том

случае, если

трафик проходит через маршрутизатор.

Дополнительную информацию о виртуальных локальных сетях можно найти в гл.8 на

стр.83.

Порты в одной группе VLAN принадлежат к одному домену широковещательной

передачи кадров. Это позволяет повысить производительность сети за счет уменьшения

широковещательного трафика. Группы VLAN можно изменять в любой момент,

добавляя, перемещая или изменяя порты без переподключения

кабелей.

Общие ресурсы, например, сервер, могут использоваться всеми портами в той же сети

VLAN, что и сервер. Как показано на приведенном ниже рисунке, в сеть VLAN 1

необходимо включить только те порты, которым требуется доступ к серверу. Порты

также могут принадлежать к другим группам VLAN.

Группа каналов

Отдел продаж

Исследователь

ский отдел
