Глава 15 Агрегация каналов
Руководство пользователя для серии ES-2024
132
15.6 Пример статического группирования портов
В данном примере показано создание статической группы портов для портов 2-5.
1 Выполните физические подключения – подключите все порты, которые должны
войти в группу, к одному и тому же пункту назначения. На приведенном ниже
рисунке показано подключение портов 2-5 коммутатора A к коммутатору B.

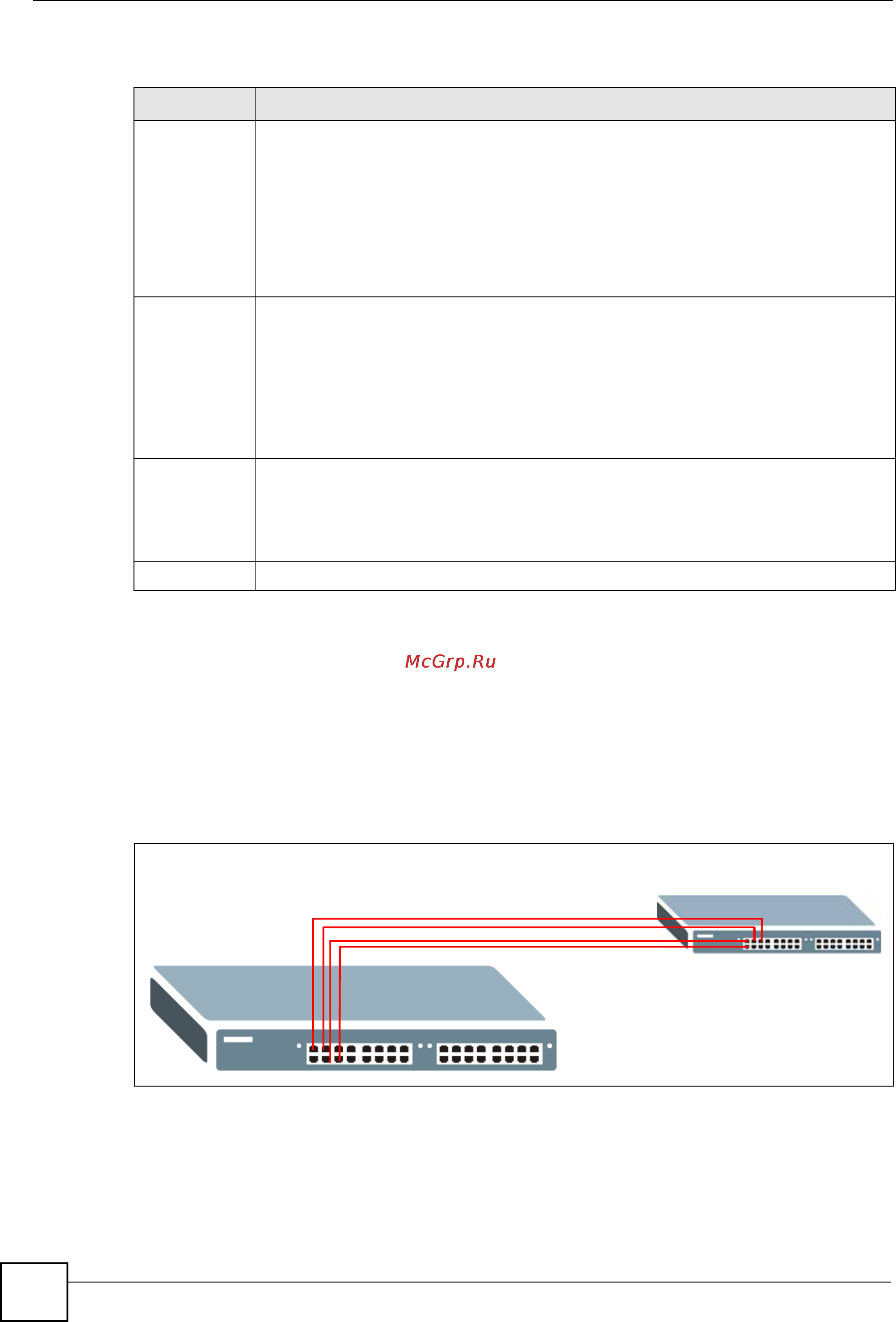

Рисунок 55 Пример группирования портов – физические подключения
2 Настройте статическую группу портов – нажмите Advanced Application > Link
Aggregation > Link Aggregation Setting. На этом экране активируйте группу
портов T1 и выберите порты, которые должны быть включены в эту группу, как
показано на следующем рисунке. После этого нажмите Apply.
* Настройки в этой строке применяются ко всем портам.
Эту строку необходимо использовать лишь в том случае, если настройки всех
портов должны быть одинаковыми. С помощью этой строки можно сначала
назначить общие для всех портов настройки, а затем внести необходимые
изменения на уровне отдельного порта.
Примечание: Изменения в данной строке сразу же копируются на
все порты.
LACP Timeout Тайм-аут, определяющий временной промежуток от одного обмена пакетами
LACP между отдельными портами до другого (в целях проверки
работоспособности портов-партнеров в группе портов). Если порт не ответил
после трех попыток, то он считается «отключенным» и удаляется из группы. Для
загруженных сгруппированных каналов следует использовать короткий интервал
(одна секунда), чтобы
обеспечить скорейшее удаление отключенных портов из
группы.
Выберите значение (1 секунда или 30 секунд).
Apply Нажмите Apply, чтобы сохранить изменения в оперативной памяти коммутатора.
Эти настройки будут утеряны в случае выключения коммутатора или перебоя в
подаче питания, поэтому по завершении настройки необходимо нажать на
ссылке Save в верхней навигационной панели для сохранения изменений
в
энергонезависимой памяти.
Cancel Нажмите Cancel, чтобы начать настройку на этом экране заново.
Таблица 34 Экран Advanced Application > Link Aggregation > Link Aggregation Setting >
LACP (продолжение)
ПОЛЕ ОПИСАНИЕ
A
B
