Глава 19 Мультивещание
Руководство пользователя для серии ES-2024
156

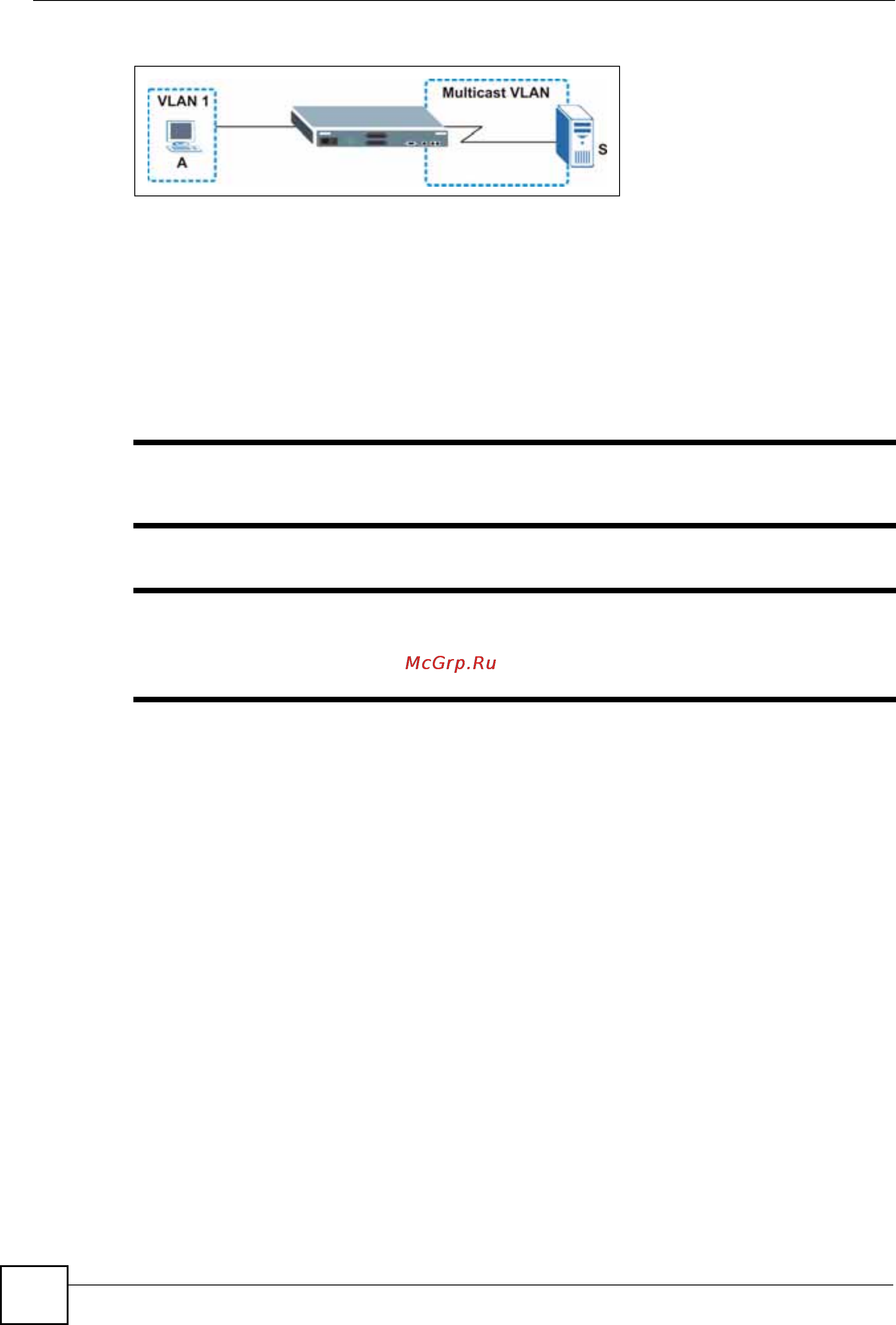

Рисунок 68 Пример с мультивещанием телевидения посредством MVR
19.7 Общая настройка MVR
Создать VLAN-сети мультивещания и выбрать для каждой VLAN-сети мультивещания
порты приемников и порт источника можно на экране MVR. Чтобы отобразить
показанный ниже экран, нажмите Advanced Applications > Multicast > Multicast
Setting > MVR.
" Данный коммутатор позволяет определить максимум три VLAN-сети
мультивещания и максимум 256 правил.
" При создании на данном экране VLAN-сети мультивещания коммутатор
автоматически создает статическую VLAN (с тем же идентификатором
VID).
