Глава 7 Основные настройки
Руководство пользователя для серии ES-2024
68

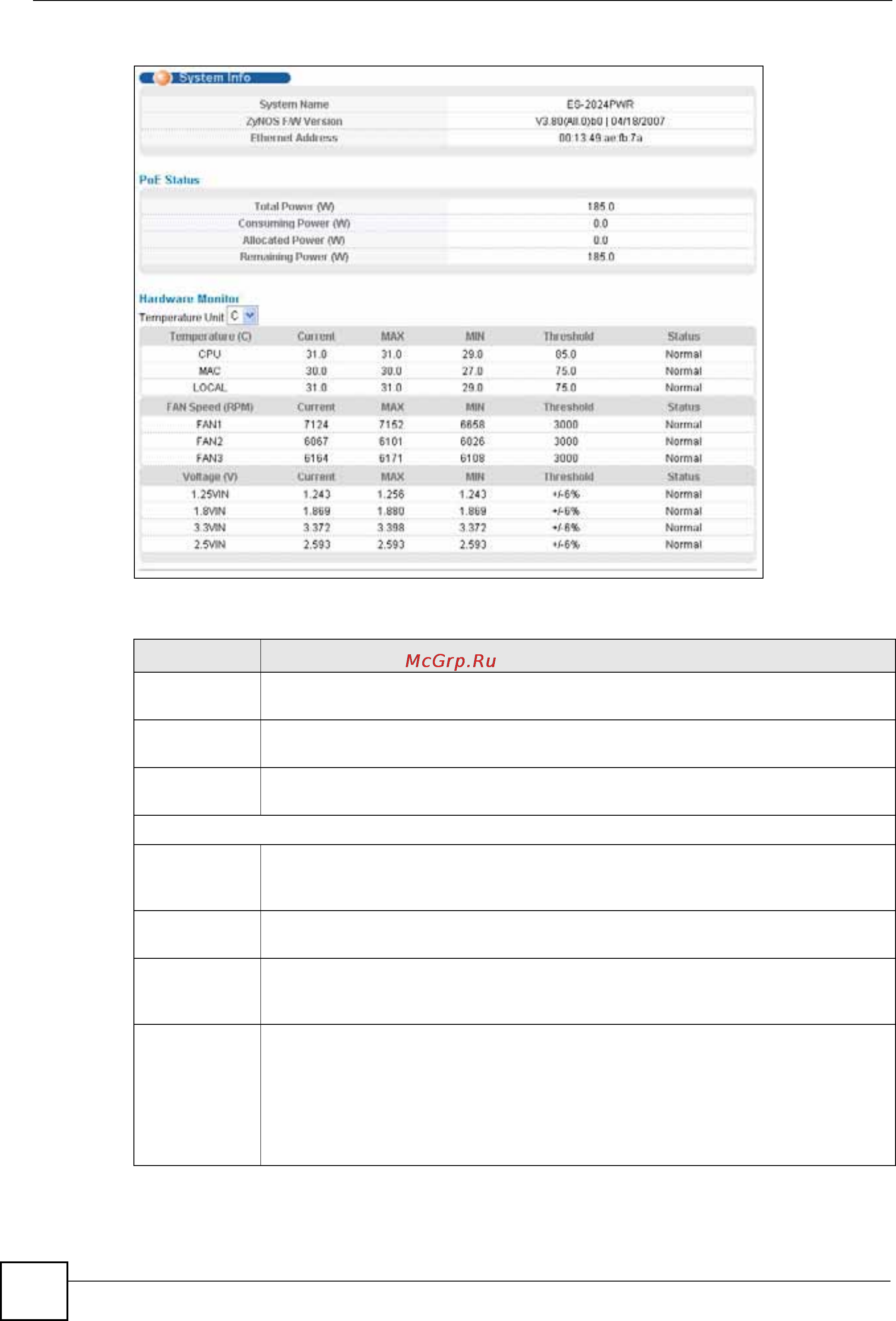

Рисунок 25 Экран Basic Setting > System Info
Поля экрана описаны в следующей таблице.
Таблица 8 Экран Basic Setting > System Info
ПОЛЕ ОПИСАНИЕ
System Name В этом поле отображается имя-описание коммутатора, с помощью которого его
можно идентифицировать.
ZyNOS F/W
Version
В этом поле отображается номер версии текущего встроенного программного
обеспечения коммутатора, в том числе дата его создания.
Ethernet
Address
В этом поле отображается MAC-адрес коммутатора для сети Ethernet.
PoE Status (Данный раздел имеется только в модели PWR)
Total Power В этом поле
отображается суммарная мощность, которую коммутатор может
направить на подключенные к портам PoE устройства, поддерживающие
питание по витой паре (PoE).
Consuming
Power
В этом поле отображается мощность, подаваемая в настоящее время
коммутатором на подключенные устройства с поддержкой PoE.
Allocated
Power
В этом поле отображается суммарная мощность, зарезервированная
коммутатором для питания устройств после опроса подключенных устройств с
поддержкой PoE.
Remaining
Power
В этом поле отображается мощность, которую может дополнительно подать
коммутатор для питания устройств по витой паре.
Примечание: Для питания устройства коммутатору требуется
запас мощности минимум в 16 Вт; даже если устройство
PoE запрашивает меньшую мощность.
