Руководство пользователя для серии ES-2024
61
ГЛАВА 6
Состояние системы и
статистика портов
В данной главе описаны экраны состояния системы (начальная страница Web-
конфигуратора) и детальной информации по портам.
6.1 Обзор
Начальная страница Web-конфигуратора содержит сводную статистику по портам со
ссылками на каждый порт, позволяющими отобразить детальную статистику каждого
порта.
6.2 Сводная информация о состоянии портов
Для просмотра статистики по портам нажмите Status на любом из экранов Web-
конфигуратора, чтобы отобразить окно Status, как показано на иллюстрации.

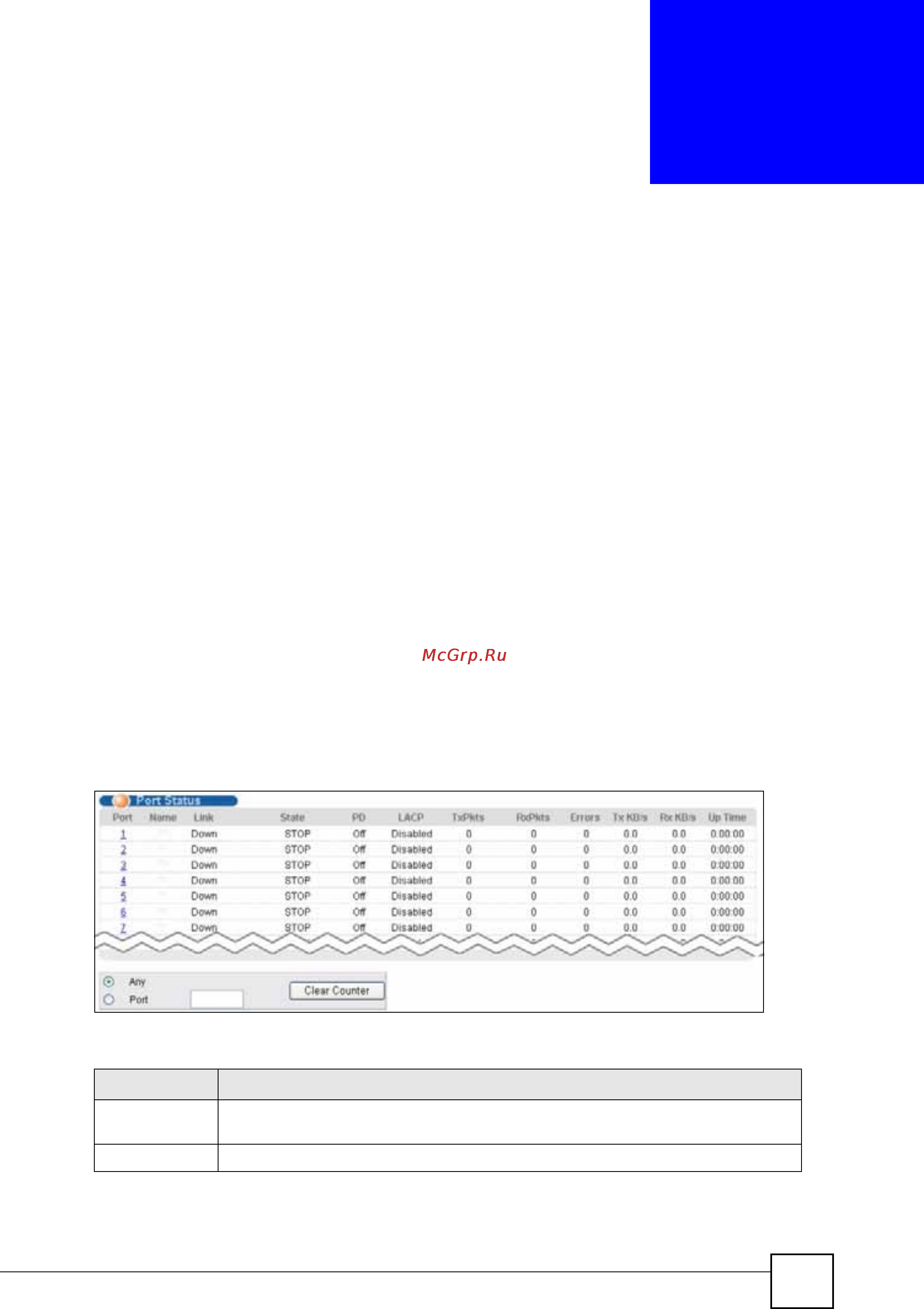

Рисунок 23 Экран Status
Поля экрана описаны в следующей таблице.
Таблица 6 Экран Status
ПОЛЕ ОПИСАНИЕ
Port Номер Ethernet-порта. Нажмите на номер порта, чтобы отобразить экран
подробной статистики порта Port Details (см. рис. 24 на стр.63).
Name Имя, назначенное данному порту на экране Basic Setting, Port Setup.
