Глава 24 Дифференцированное обслуживание
Руководство пользователя для серии ES-2024
202
24.3 Настройка отображения маркеров DSCP на
приоритеты IEEE 802.1p
Настройка отображения маркеров DSCP на приоритеты IEEE 802.1p позволяет
коммутатору определять приоритеты всего трафика по значению входящих маркеров
DSCP, согласно таблице отображения маркеров DiffServ на приоритеты IEEE 802.1p.
Отображение маркеров DSCP на приоритеты IEEE802.1P по умолчанию показано в
следующей таблице.
24.3.1 Настройка DSCP
Чтобы изменить отображение маркеров DSCP на приоритеты IEEE 802.1p, выберите
DSCP Setting на экране DiffServ. Появится экран, показанный ниже.

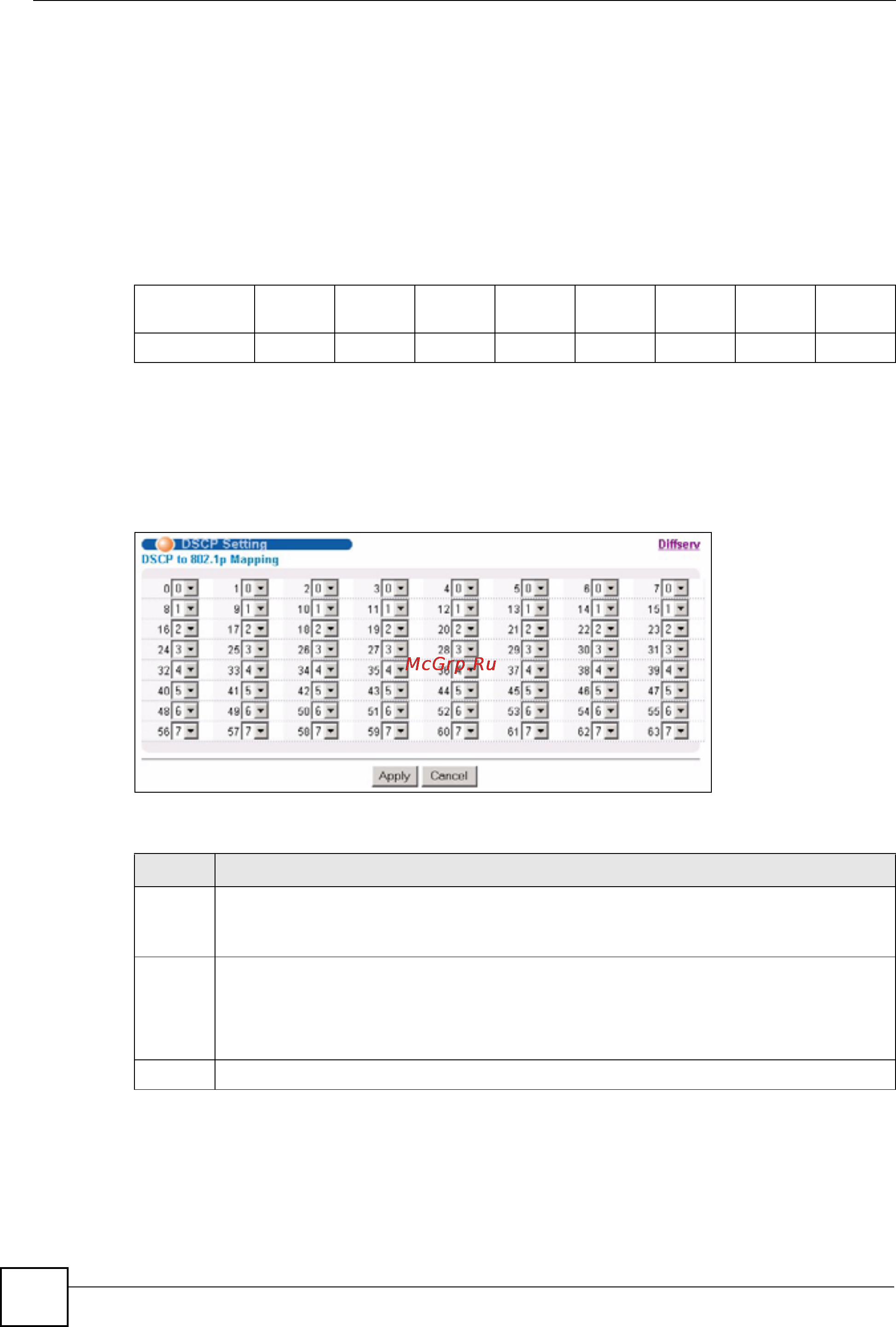

Рисунок 98 Экран IP Application > DiffServ > DSCP Setting
Поля экрана описаны в следующей таблице.
Таблица 65 Отображение маркеров DSCP на приоритеты IEEE 802.1p по умолчанию
ЗНАЧЕНИЕ
DSCP
0 – 7 8 – 15 16 – 23 24 – 31 32 – 39 40 – 47 48 – 55 56 – 63
IEEE 802.1p 01234567
Таблица 66 Экран IP Application > DiffServ > DSCP Setting
ПОЛЕ ОПИСАНИЕ
0 … 63 Идентификационные номера классификации DSCP.
Чтобы определить отображение на приоритет IEEE 802.1p, выберите уровень
приоритета в ниспадающем списке.
Apply Нажмите Apply, чтобы сохранить изменения в оперативной памяти коммутатора. Эти
настройки будут утеряны в случае выключения коммутатора или перебоя в подаче
питания, поэтому по завершении настройки необходимо нажать на ссылке Save в
верхней навигационной панели
для сохранения изменений в энергонезависимой
памяти.
Cancel Нажмите Cancel, чтобы начать настройку на этом экране заново.
