Сетевой видеорегистратор (NVR). Инструкция по эксплуатации.
108

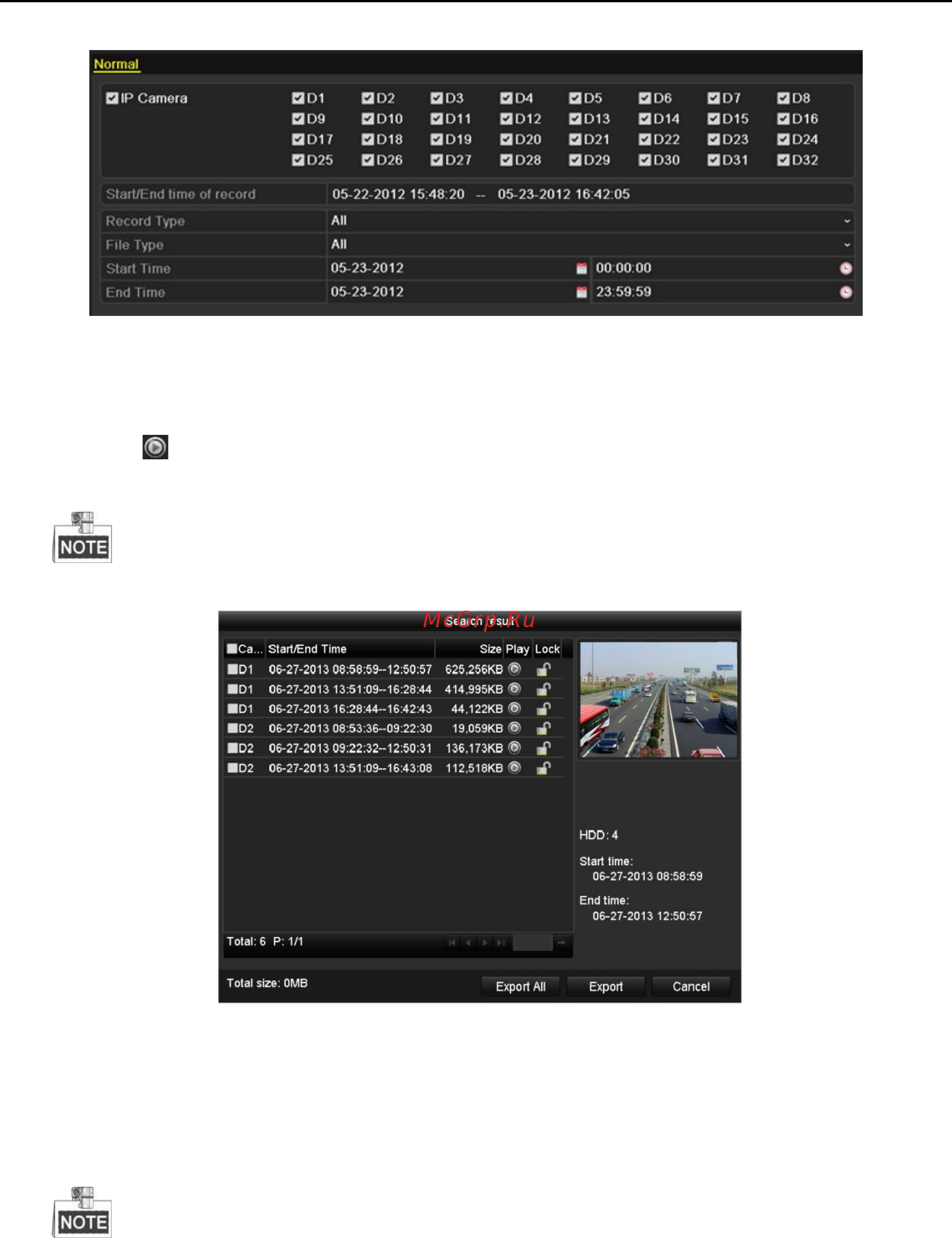

Рис. 7. 5 Нормальный поиск файлов видео
3. Выберите файлы видео для копирования.
Нажмите для воспроизведения файлов видео, если Вы хотите проверить их.
Установите флажки в окнах файлов, которые Вы хотите копировать.
Размер файлов, выбранных для копирования отображается в нижней левой части экрана.
Figure 7. 6 Result of Normal Video Search for Backup
4. Копирование.
Нажмите Export All для экспорта всех файлов.
Если Вы хотите выбрать файлы для копирования, нажмите Export для входа в интерфейс экспорта.
Если устройство USB не распознается:
• Нажмите Refresh.
• Вытащите устройство и снова его подключите.
• Проверьте сопоставимость устройств у Вашего продавца.
Вы также можете отформатировать Ваше USB устройство в системе.
