Сетевой видеорегистратор (NVR). Инструкция по эксплуатации.
76
5.6 Настройка записи и хранения по
выходным
Цель:
Следуйте данной инструкции для настройки расписания записи и хранения по выходным. Вы можете
настроить различные форматы записи и/или хранения по выходным.
Шаги:
1. Войдите в меню настроек записи:
Menu > Record > Holiday

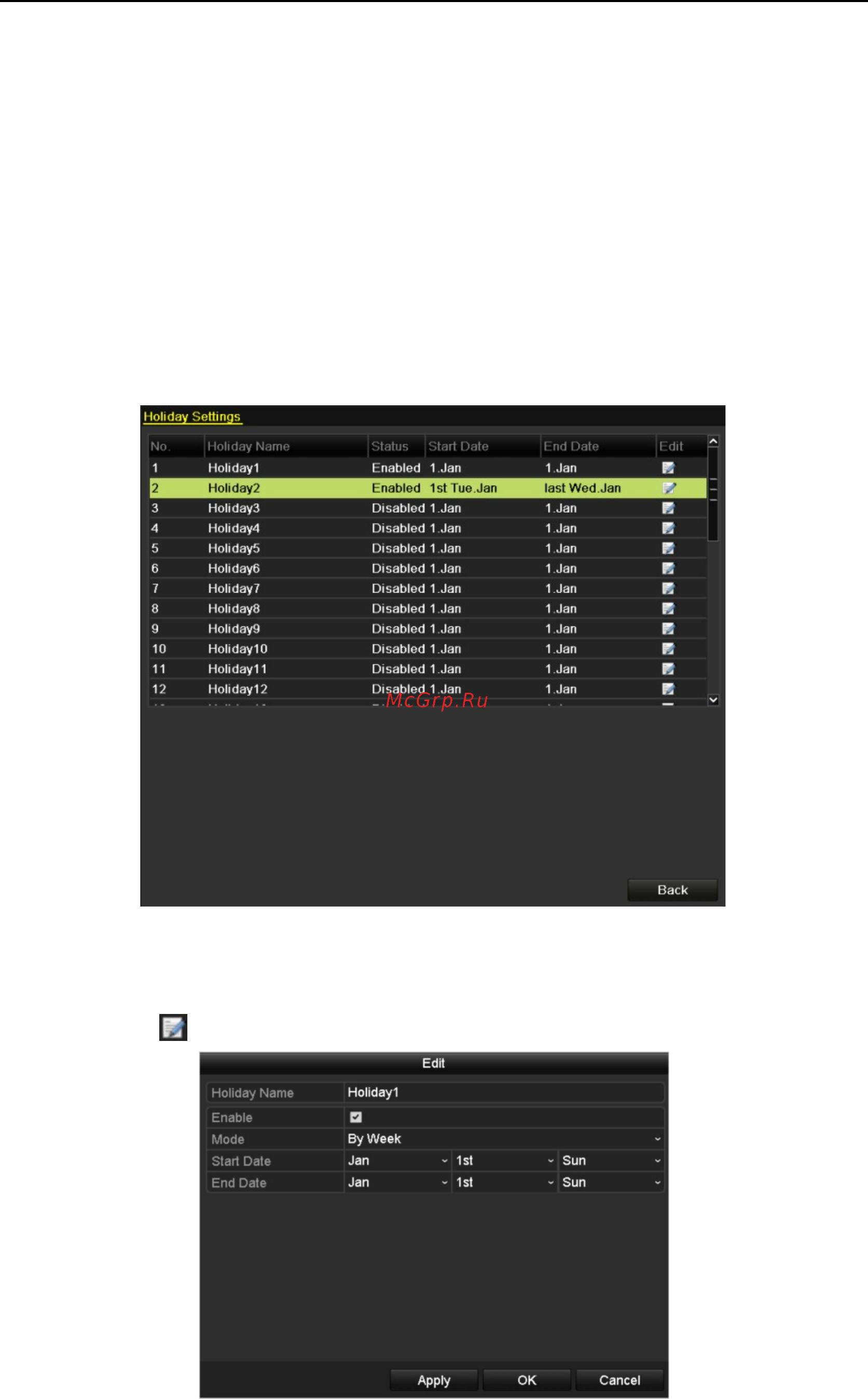

Рис. 5. 22 Меню настроек записи по выходным
2. Активируйте запись по выходным.
1) Нажмите для входа в меню настройки записи по выходным.
Рис. 5. 23 Меню настройки записи по выходным
