Сетевой видеорегистратор (NVR). Инструкция по эксплуатации.
48

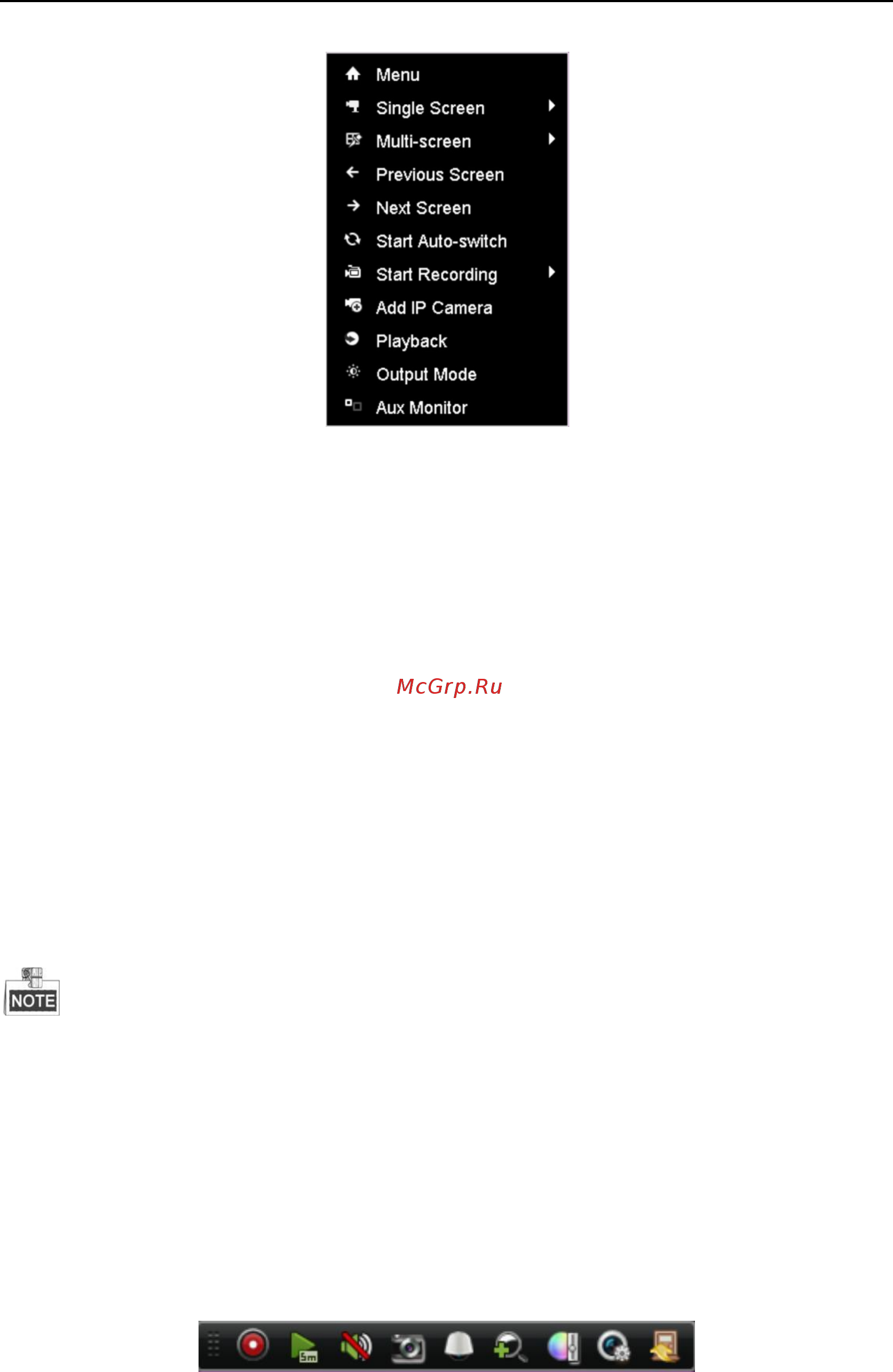

Рис. 3. 1 Основное меню
3.2.3 Использование дополнительного монитора
На дополнительным выходе монитора также доступны некоторые функции при отображении:
• Single Screen: Переключение в полноэкранный режим выбранной камеры. Камера
выбирается из ниспадающего меню.
• Multi-screen: Мультиэкранное отображение. Может быть выбрана одна из схем
отображения (через ниспадающее меню).
• Next Screen: Если к устройству подключена больше чем одна камера, то выбор данного пункта приведет
к отображению следующей камеры.
• Playback: Вход в режим Воспроизведения.
• PTZ: Вход в режим управления PTZ устройствами.
• Main Monitor: Выход в режим основного (первого) монитора.
При переходе в режим основного монитора при включенном канале дополнительного монитора
основное меню будет недоступно.
3.2.4 Меню быстрых настроек при отображении
При отображении для быстрой настройки или управления для каждой камеры есть меню быстрых настроек,
которое отображается при однократном нажатии левой кнопки мыши на окне выбранной камеры.
Рис. 3. 2 Меню быстрых настроек
