Сетевой видеорегистратор (NVR). Инструкция по эксплуатации.
200
12.5 Настройка квот дисковых пространств
Цель:
Для каждой камеры может быть установлена квота дискового пространства для записи и хранения данных.
Шаги:
1. Войдите в меню Storage Mode.
Menu > HDD > Advanced
2. Установите Mode в Quota, как показано на рис. 12. 18.
Устройство должно быть перезагружено после данных настроек.

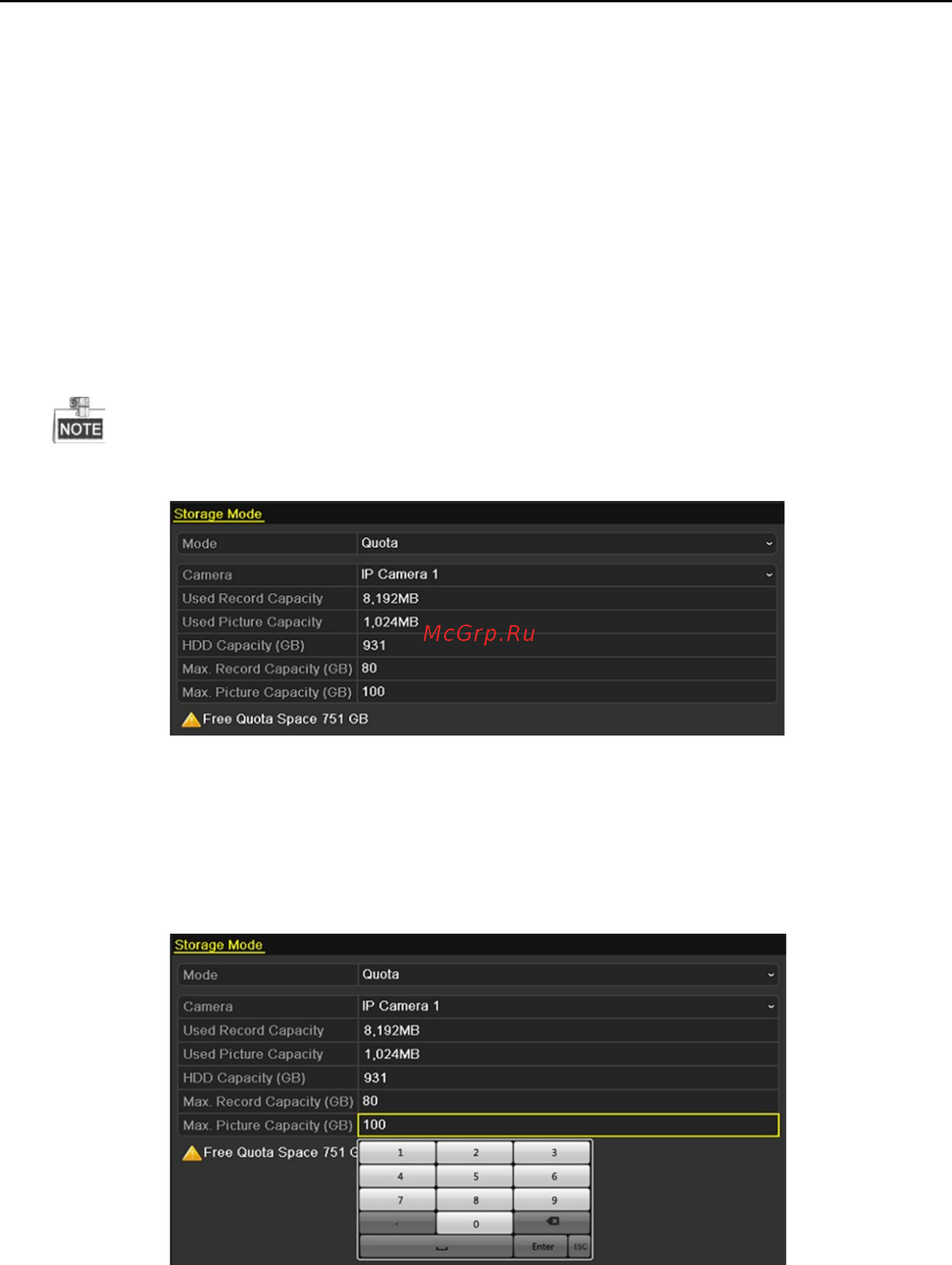

Рис. 12. 18 Storage Mode Settings меню
3. Выберите камеру, для которой Вы хотите установить квоту.
4. Введите емкости квотирования в поля Max. Record Capacity (GB) и Max. Picture Capacity
(GB), как показано на рис. 12. 19.
Рис. 12. 19 Настройка квотирования для дисков
5. Вы можете скопировать данные настройки квотирования для всех камер, где это необходимо.
Нажмите Copy для входа в меню Copy Camera как показано на рис. 12. 20.
