Сетевой видеорегистратор (NVR). Инструкция по эксплуатации.
157

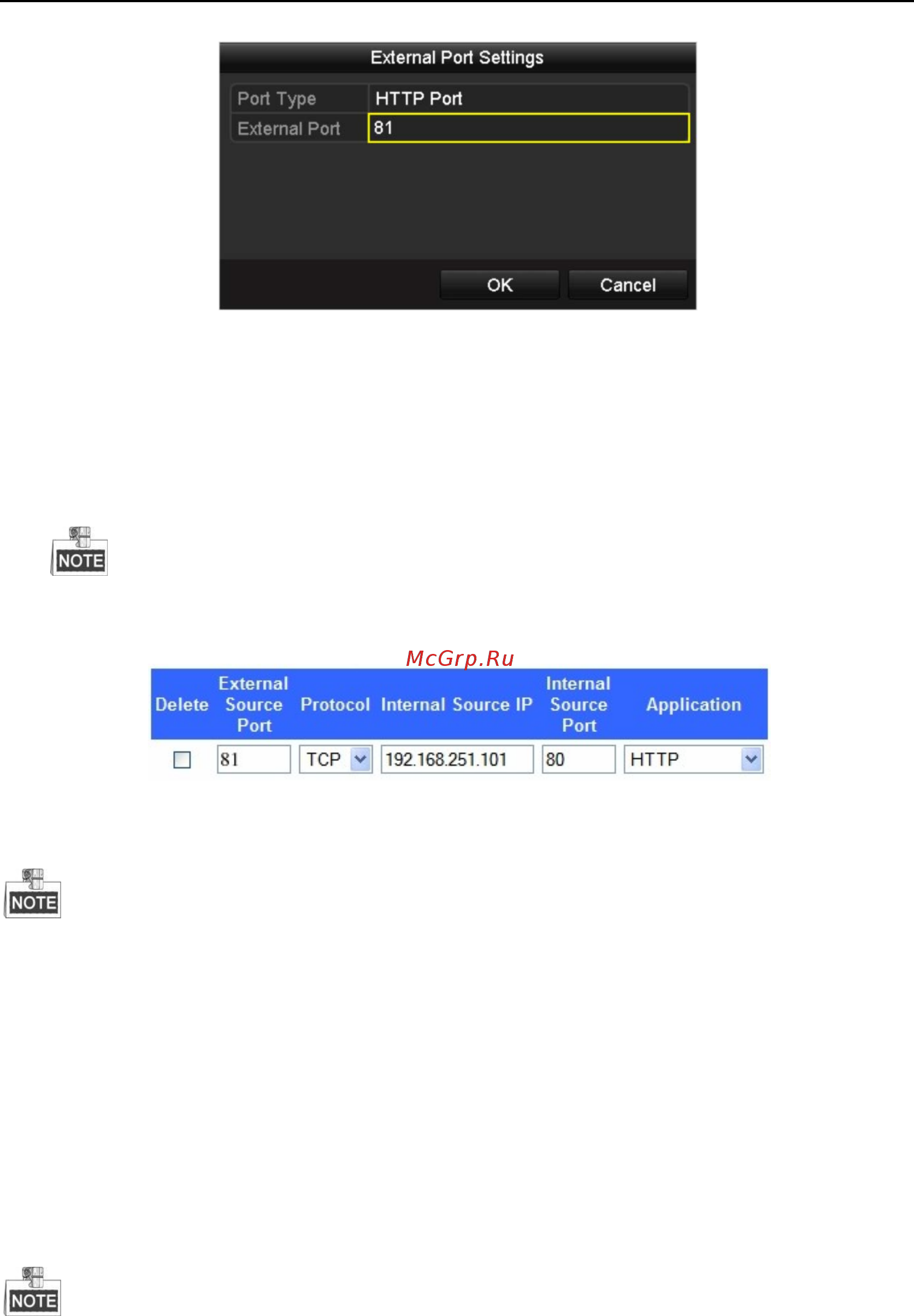

Рис. 9. 30 Меню настроек внешнего порта
5. Нажмите OK для сохранения сделанных изменений и выхода в меню выше.
6. Нажмите Apply.
7. Войдите в настройки виртуального сервера роутера; заполните форму Internal Source Port значением
внутреннего порта, форму External Source Port значением внешнего порта, другие настройки.
Каждому устройству должны быть назначены порт устройства, порт сервера, http порт, RTSP
порт и https порт.
Рис. 9. 31 Настройки виртуального сервера
Приведенный выше интерфейс роутера зависит от производителя, и может выглядеть иначе, чем на
картинке. При проблемах с настройкой роутера обратитесь к его производителю.
9.2.12 Настройка скоростной загрузки
Цель:
Вы можете включить функцию высокоскоростной загрузки, чтобы расширить возможности внешнего
канала устройства. Так, Вы сможете ускорить загрузку файлов записи через браузер или ПО CMS.
При включении данной функции меню локальных операций будет искажено. Рекомендуется
отключать функцию после завершения скоростной загрузки.
Шаги:
1. Войдите в меню сетевых настроек
Menu >Configuration> Network
2. Выберите More Settings для захода в меню More Settings, как показано на рис. 9. 15.
3. Поставьте флажок в поле Enable High-speed Download. Нажмите OK.
