Сетевой видеорегистратор (NVR). Инструкция по эксплуатации.
121
7.3 Управление устройствами копирования
Управление USB flash drives, USB HDDs и eSATA HDDs
Шаги:

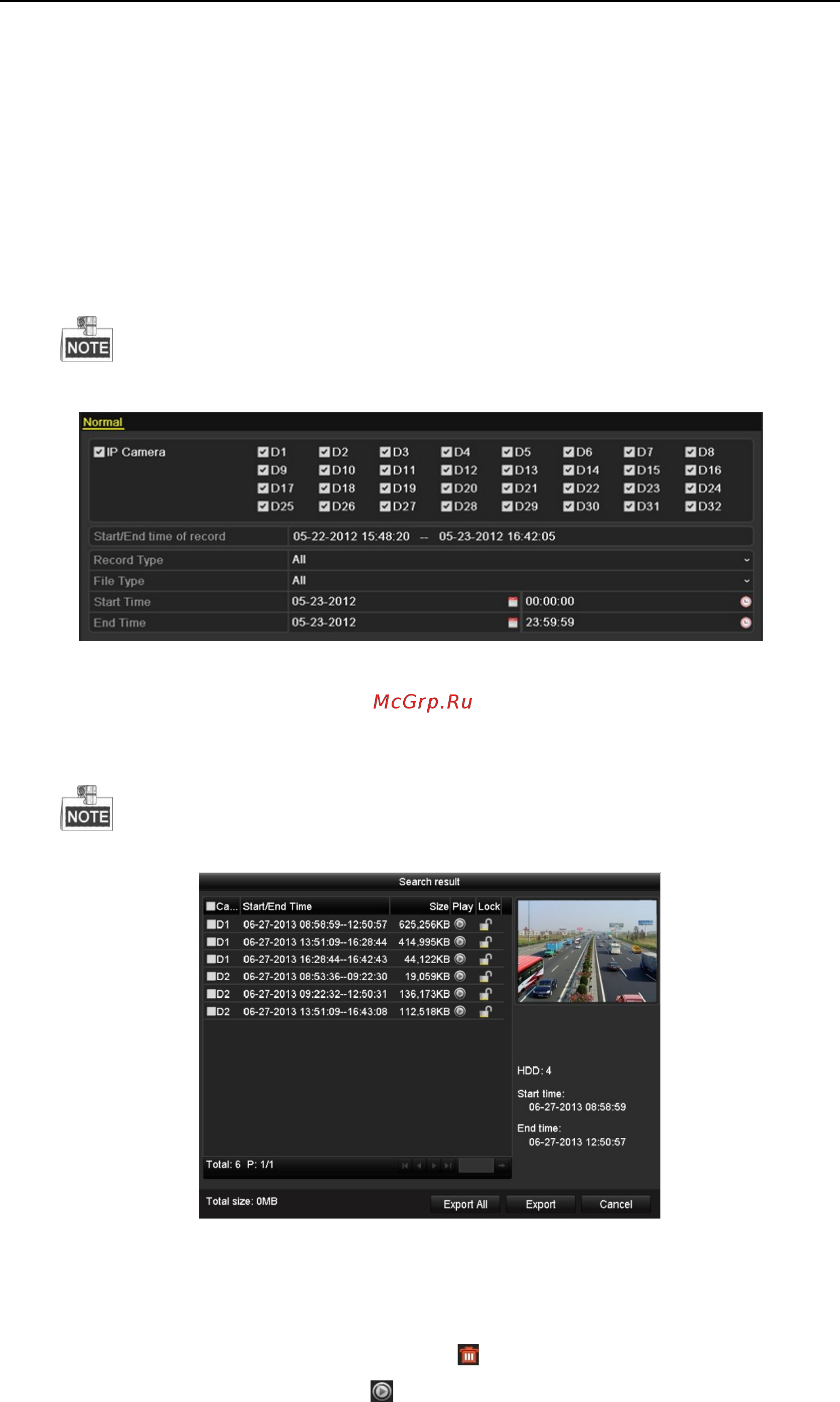

1. Войдите в интерфейс экспорта, окно результата поиска файлов:
Menu>Export>Normal
Установите параметры поиска и нажмите Search для отображения результатов поиска.
До начала поиска надо выбрать хотя бы один канал.
Рис. 7. 31 Поиск видео для копирования
2. Нажмите Export All для копирования всех файлов видео.
Если у вас есть выбранные файлы для копирования нажмите Export для начала копирования.
До начала копирования надо выбрать хотя бы один файл.
Рис. 7. 32 Результат поиска файла для копирования
3. Управление устройствами копирования.
Нажмите New Folder для создания новой папки в устройстве сохранения.
Выберите записанный файл или папку и нажмите для удаления.
Выберите записанный файл и нажмите для его воспроизведения.
Нажмите Format для форматирования устройства.
