Сетевой видеорегистратор (NVR). Инструкция по эксплуатации.
92

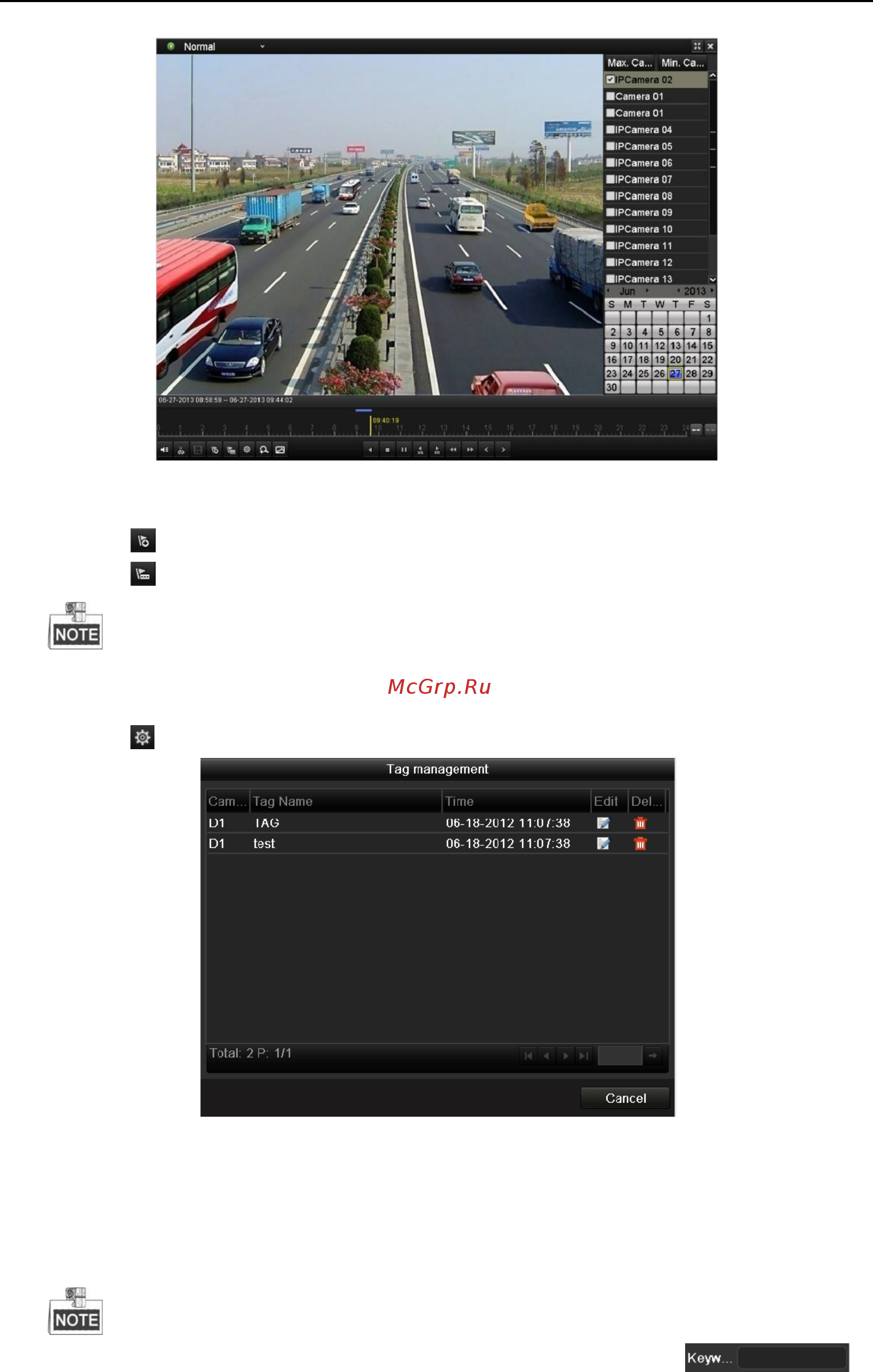

Рис. 6. 13 Интерфейс воспроизведения по тегу
Нажмите для установки тега по умолчанию.
Нажмите для установки тега с возможностью выбора имени.
В одном файле видео возможно добавление до 64 тегов.
3. Управление тегами.
Нажмите для редактирования или удаления тега.
Рис. 6. 14 Меню управления тегами
Шаги:
1. Выберите Tag из ниспадающего меню в меню воспроизведения.
2. Выберите каналы, введите время начала и конца поиска, и нажмите Search.
Для быстрого поиска Вы можете ввести ключевое слово в строке поиска
если тегу было присвоено имя.
