Сетевой видеорегистратор (NVR). Инструкция по эксплуатации.
173
10.2.2 Восстановление массива вручную
Цель:
Если для Вашего устройства недоступна функция автоматического восстановления массива
(Menu>HDD>RAID>Firmware) или диск горячей замены не был настроек, Вы можете восстановить
массив вручную, установив жесткий диск в статус Degraded.
Шаги:

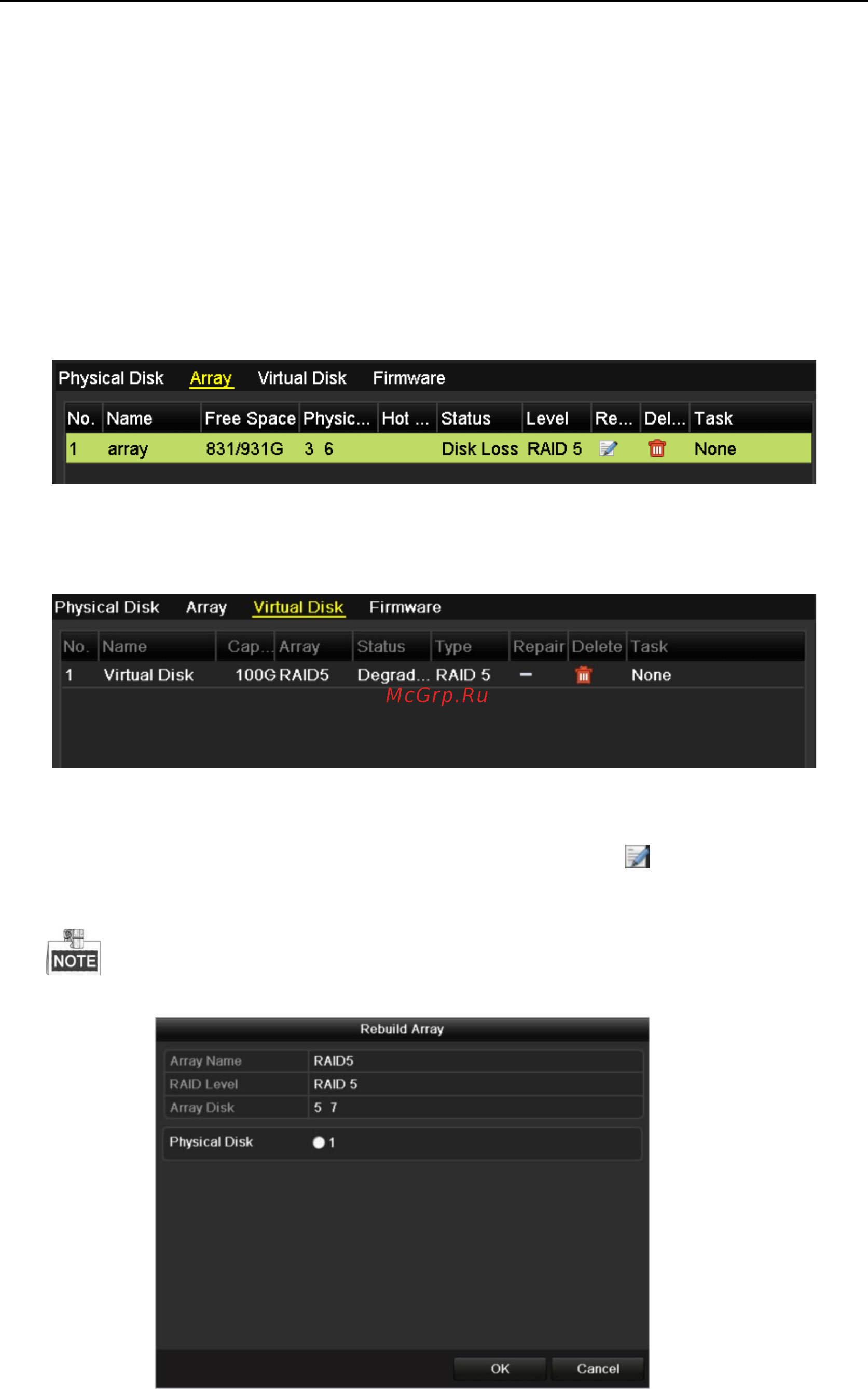

1. Войдите в меню Array Settings. Например, диск 3 потерян.
Menu > HDD > RAID > Array
Рис. 10. 17 Array Settings меню
2. Войдите в меню Virtual Disk для проверки статуса виртуального диска – статус Degraded.
Рис. 10. 18 Virtual Disk
меню настройки
3. Нажмите Array для возврата в меню Array Settings и нажмите для настройки
восстановления массива.
Как минимум один диск физически должен находиться в составе массива.
Рис. 10. 19 Rebuild Array
меню
4. Выберите один из дисков и нажмите OK для подтверждения восстановления массива.
