Сетевой видеорегистратор (NVR). Инструкция по эксплуатации.
186
11.2 Восстановление массива
Цель:
Рабочий статус массива может быть Functional, Degraded или Offline. При просмотра и определении
статуса массива, Вы можете принять необходимые меры технического характера для обеспечения высокого
уровня безопасности и надежности данных, хранящихся в активе.
Если все диски в рабочем состоянии, рабочий статус массива - Functional; когда число потерянных жестких
дисков превышает заданный предел, то состояние - Offline; в других случаях состояние - Degraded.
Если виртуальный диск в статусе Degraded, Вы можете восстановить массив в Functional.
When the virtual disk is in Degraded status, you can restore it to Functional by array rebuilding.
До старта:
Убедитесь, что настроен диск горячей замены.
1. Войдите в меню Physical Disk Settings для настройки диска горячей замены.

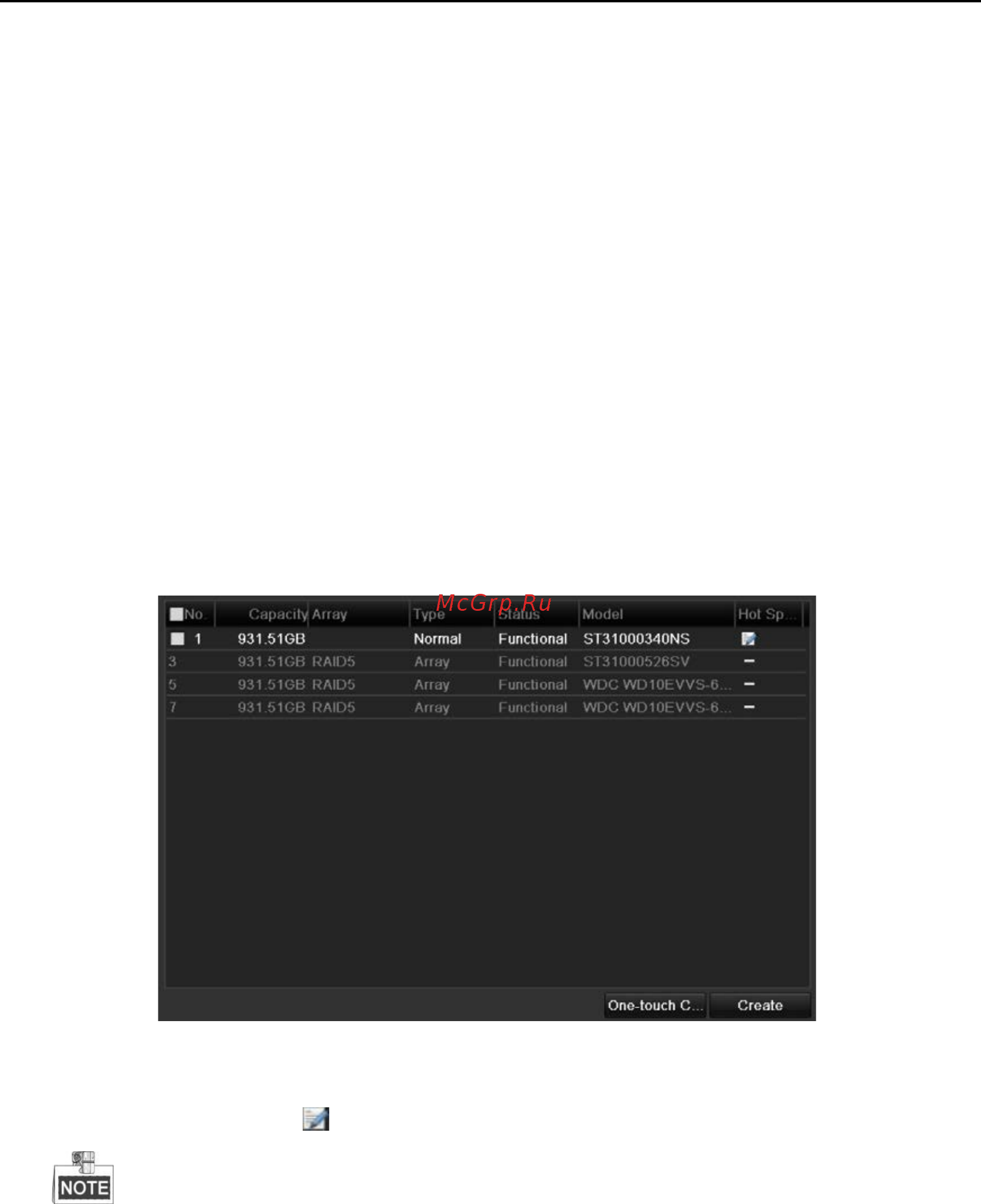

Рис. 11. 11 Physical Disk Settings меню
2. Выберите диск и нажмите для установки диска горячей замены.
Поддерживается только режим безусловной горячей замены (диск не занят ничем другим).
11.2.1 Автоматическое восстановление массива
Цель:
Если жесткий диск в статусе Degraded, устройство может автоматически восстановить массив при его
повреждении с использованием диска горячей замены для повышения надежности хранения данных.
Шаги:
1. Войдите в меню Array Settings. Статус массива должен быть Degraded. Если диск горячей замены
сконфигурирован, то автоматически начнется восстановление массива.
Menu > HDD > RAID > Array
