Сетевой видеорегистратор (NVR). Инструкция по эксплуатации.
144
9.2 Дополнительные настройки сети
9.2.1 Настройка PPPoE
Цель:
Ваш NVR позволяет использовать протокол Point-to-Point Protocol для Ethernet (PPPoE).
Шаги:
1. Войдите в Network Settings.
Menu >Configuration> Network
2. Войдите PPPoE для входа в меню настроек PPPoE , как показано на рис. 9. 3.

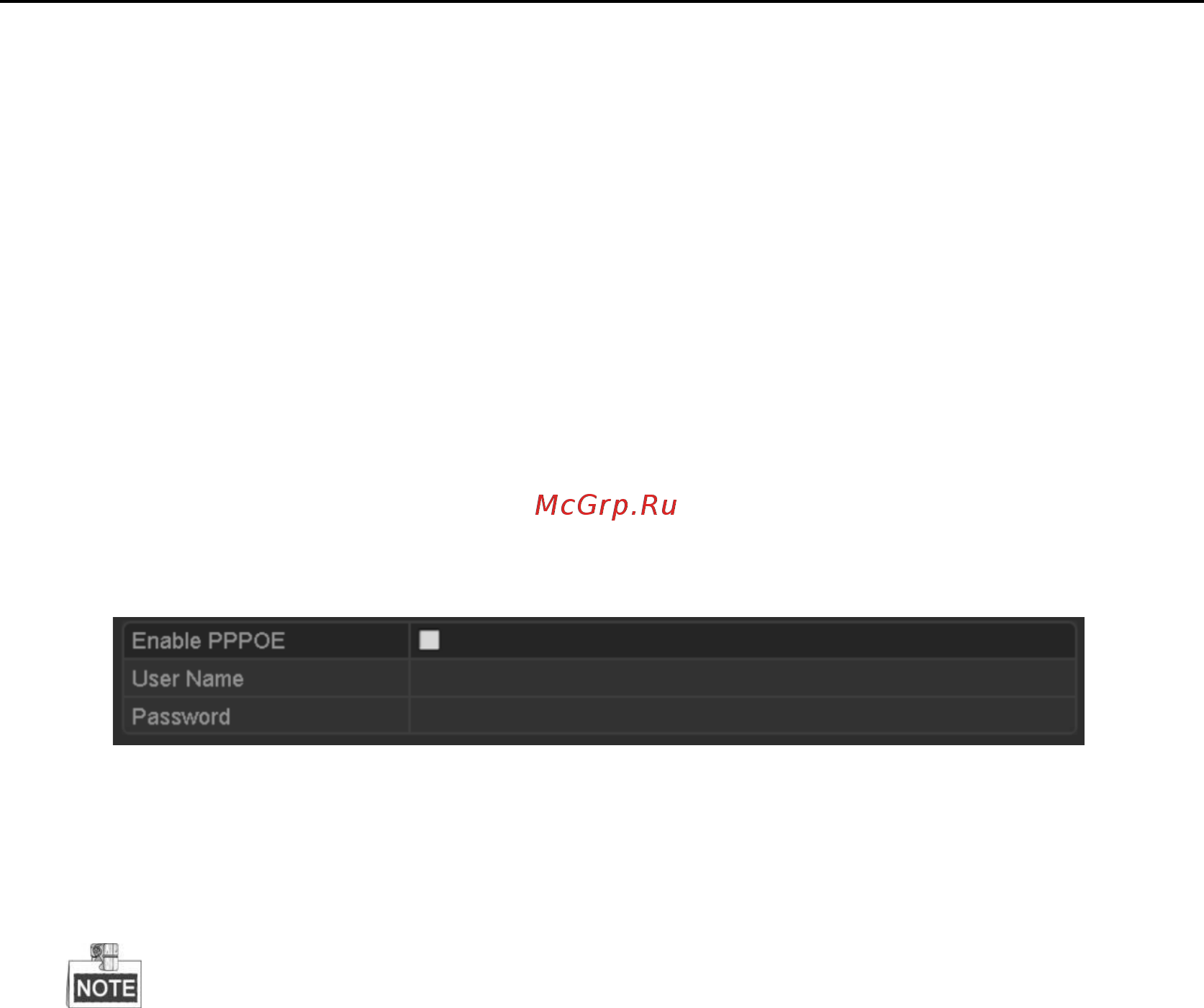

Рис. 9. 3 PPPoE меню настроек
3. Поставьте флажок в окне PPPoE для включения данной опции.
4. Введите User Name, и Password для доступа к PPPoE.
Имя пользователя и пароль выдаются вашим провайдером.
5. Нажмите Apply для сохранения и выхода из интерфейса.
6. После данных настроек, система предложит осуществить перезагрузку для вступления их в силу, and
и PPPoE dial-up будет автоматически доступен после перезагрузки.
Выберите Menu >Maintenance>System Info >Network interface для просмотра статуса подключения
PPPoE. Для дополнительной информации: Chapter Viewing System Information for PPPoE status.
9.2.2 Настройка DDNS
Цель:
Если Ваш NVR будет использовать PPPoE как подключение по умолчанию, Вы можете установить Dynamic
DNS (DDNS) для настройки сетевого доступа.
До настройки DDNS получите предварительную регистрацию у Вашего провайдера.
Шаги:
1. Зайдите в меню настроек сети:
Menu >Configuration> Network
2. Выберите DDNS для доступа к настройкам DDNS, как показано на рис. 9. 4.
