Сетевой видеорегистратор (NVR). Инструкция по эксплуатации.
138
Необходимо выбрать “Trigger Channel” для полноэкранного отображения..
Audible Warning (звуковой сигнал)
При возникновении тревоги встроенная мини-сирена выдает сигнал тревоги.
Notify Surveillance Center (оповещение центра мониторинга)
Отправляет тревожное сообщение на удаленный хост. Тревожный хост является удаленным клиентом ПК
установленным как Remote Client.
Тревожный сигнал будет послан на тревожный хост каждый раз после тревоги автоматически.
Дополнительно: Chapter Configuring Remote Alarm Host.
Email Linkage (оповещение по e-mail)
Отправляет тревожное сообщение на запрограммированный e-mail адрес. Дополнительно:
Chapter 9.2.10 для детальной информации по вводу электронного адреса.
Trigger Alarm Output (срабатывание выхода тревоги)
При происхождении тревоги в системе включает тревожный выход.
1. Войдите в интерфейс Alarm Output:
Menu> Configuration> Alarm> Alarm Output
Выберите выход тревоги, дайте ему название и длительность тревоги. Нажмите Schedule для
установки расписания по данному выходу тревоги.
Если выбрано “Manually Clear” из ниспадающего листа во времени действия, Вы сможете
изменить параметры только выбрав: Menu> Manual> Alarm.

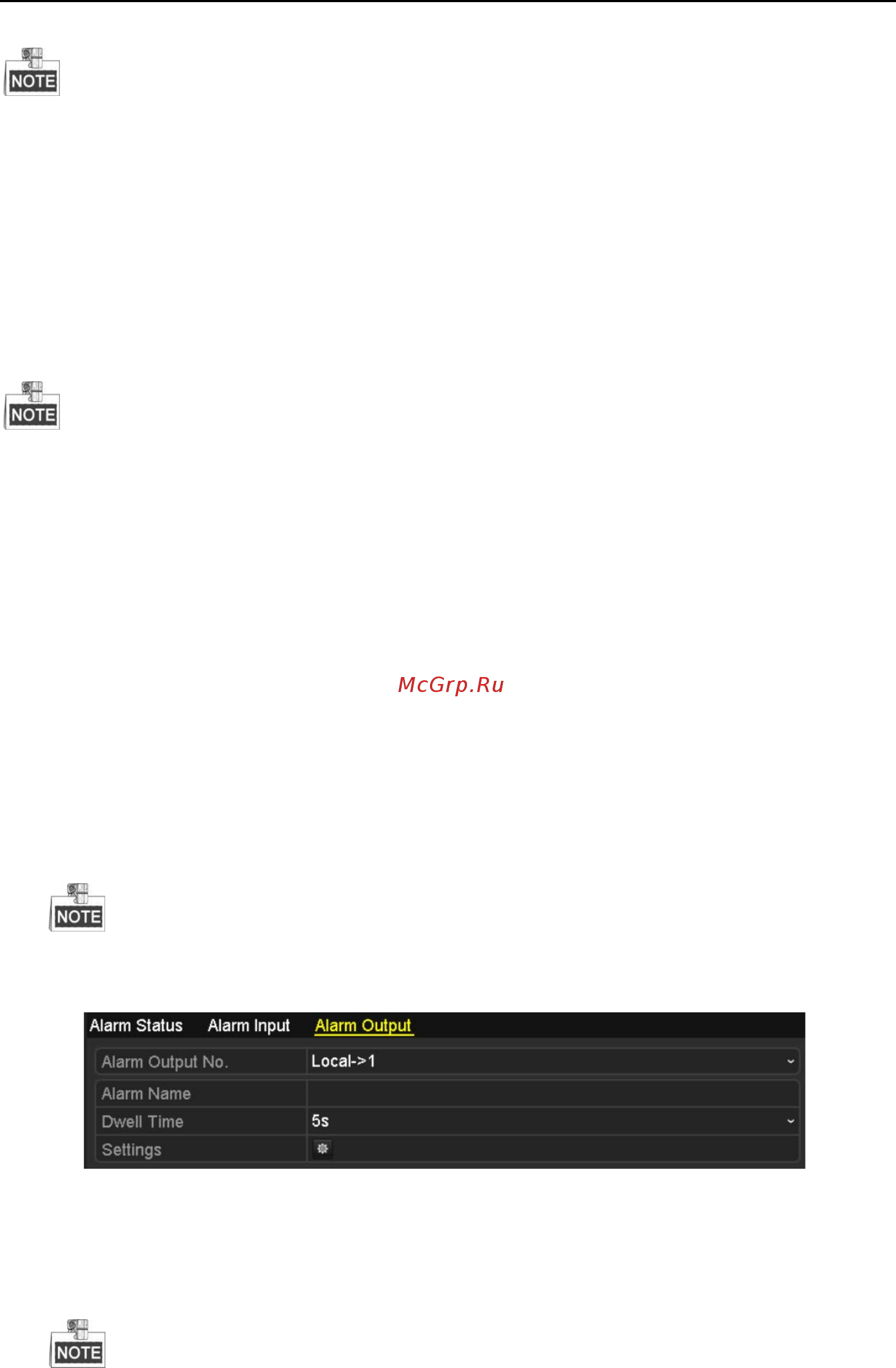

Рис. 8. 16 Интерфейс настройки тревожных выходов
2. Установите расписание для тревожного выхода
Выберите день и установите до 8 временных фрагментов.
Временные периоды не должны пересекаться или накладываться.
