Сетевой видеорегистратор (NVR). Инструкция по эксплуатации.
42
Серии NVR DS-7600/7700NI-SP имеют до 16 PoE интерфейсов, к которым можно подключить до 16 IP
камер; при этом, даже если Вы отключите PoE интерфейс, Вы сможете подключать камеры онлайн. Важно
отметить, что PoE интерфейсы поддерживают Plug-and-Play функции.
Пример:
Для 7608/7708NI-SP NVR, если Вы хотите подключить 2 камеры онлайн и 6 камер с использованием PoE
интерфейса, необходимо отключить 2 PoE интерфейса в меню Edit IP Camera (Изменение параметров камер)
Подключение камер к NVR с использованием функции PoE:
Перед стартом:
Подключите IP камеры с использованием PoE интерфейса.
Шаги:
1. Войдите в меню управления камерами:
Menu> Camera> Camera

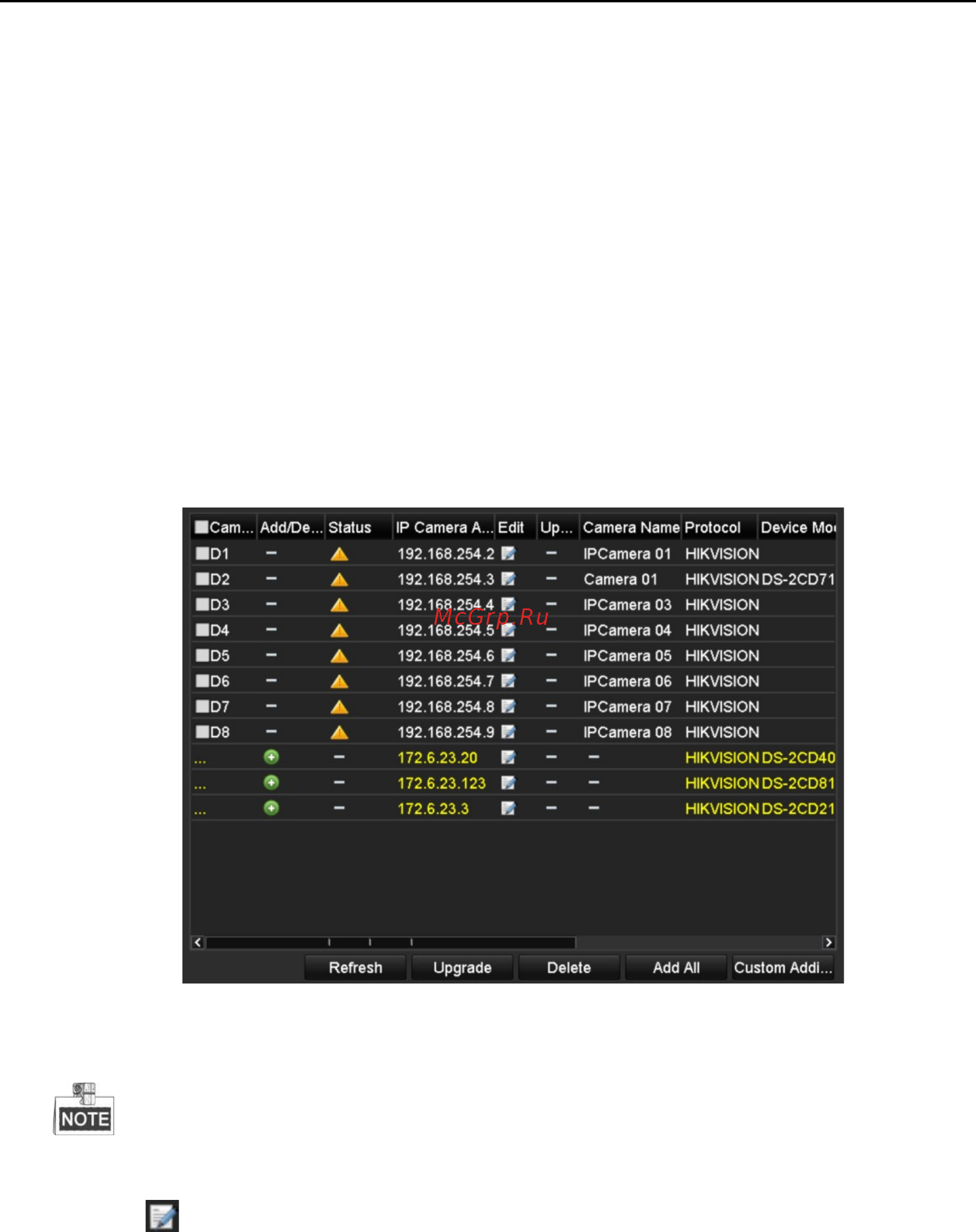

Рис. 2. 23 Список подключенных камер
Камеры, подключенные через PoE интерфейс не могут быть удалены из этого меню.
2. Нажмите и выберите список добавления камеры из ниспадающего списка.
• Plug-and-Play: В данном случае камера должна быть подключена по протоколу PoE, и ее
параметры не могут быть изменены. Для таких камер могут быть изменены только их IP
адреса (см. раздел 9.1.данной инструкции).
