Сетевой видеорегистратор (NVR). Инструкция по эксплуатации.
78
5.7 Настройка зеркальной записи и хранения
Цель:
Разрешает в устройстве зеркальную запись, которая позволяет писать видео как на основной, так и на
зеркальный диски, что значительно повышает его сохранность.
Шаги:
1. Войти в меню настройки дисков HDD.
Menu> HDD

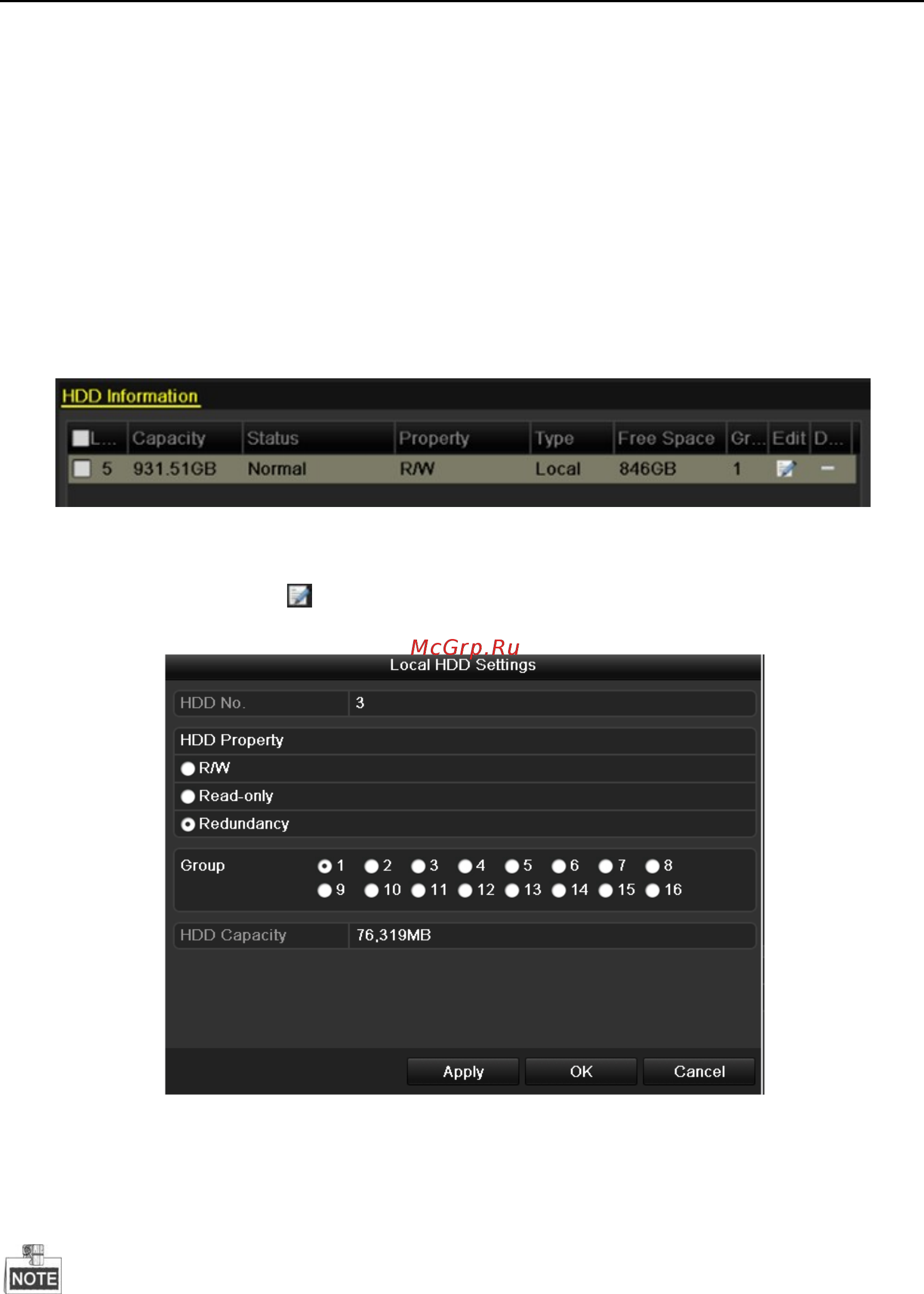

Рис. 5. 24 HDD
настройки
2. Выберите HDD и нажмите для входа в локальный интерфейс настройки дисков HDD.
1) Установите значение HDD в Redundancy.
Рис. 5. 25 HDD
настройки
2) Нажмите Apply для сохранения
3) Нажмите OK для возврата к предыдущему меню.
До настройки записи и хранения в зеркальном режиме первоначально необходимо установить параметр
диска HDD в Redundancy. Для детальной информации, ознакомьтесь с разделом Chapter 11.4.1 Setting
HDD Property. При этом в устройстве должен быть хотя бы еще один диск HDD в режиме R/W.
3. Войдите в меню настройки записи:
Menu> Record> Parameters
1) Выберите Record.
