Сетевой видеорегистратор (NVR). Инструкция по эксплуатации.
202
12.6 Проверка статуса HDD
Цель:
Вы можете проверить статус установленных дисков HDD для проверки их состояния и исправления
ошибок, если они возникают на дисках.
Проверка статуса дисков HDD в меню HDD Information
Шаги:
1. Войдите в меню HDD Information.
Menu > HDD>General

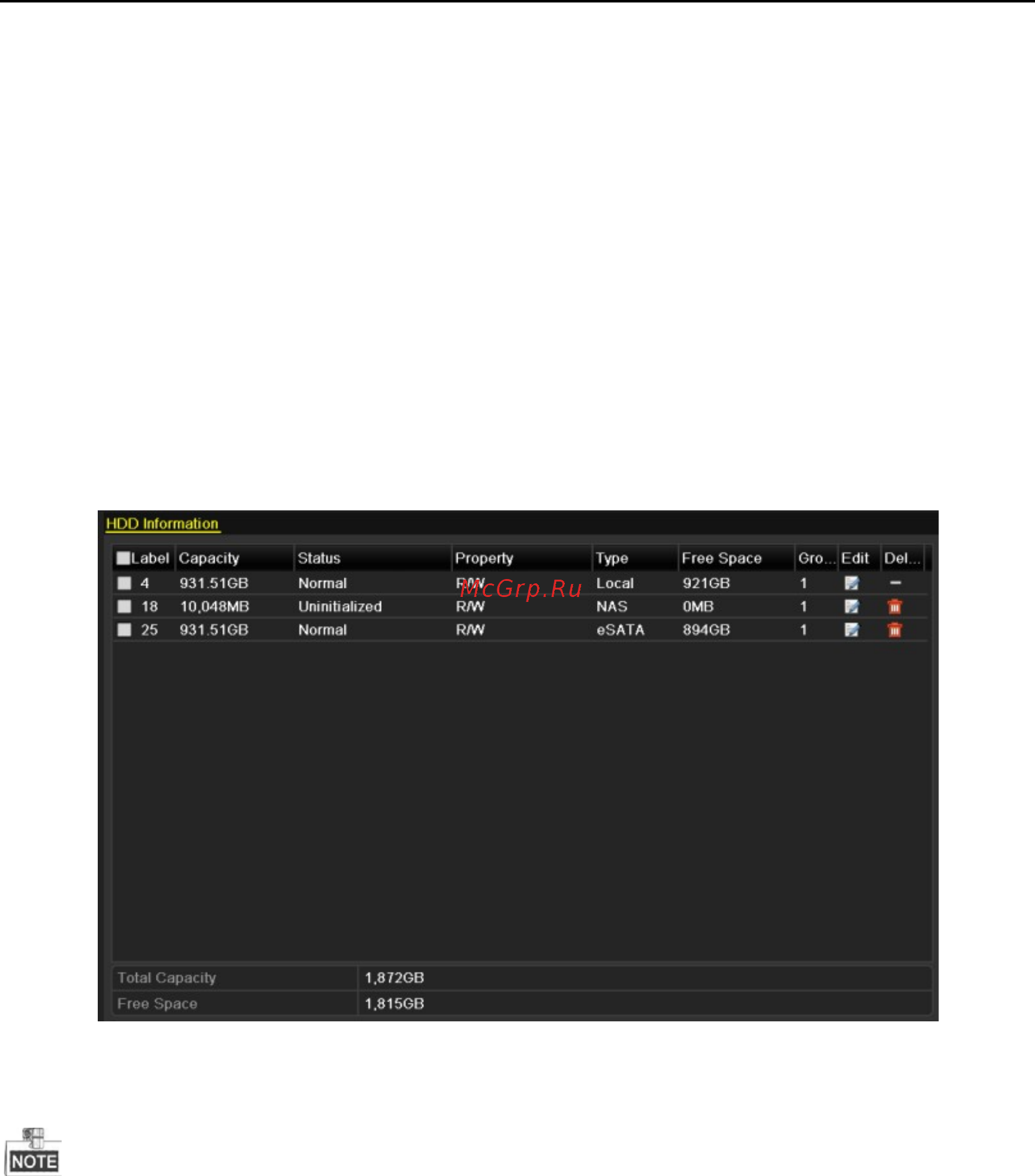

2. Проверьте статус каждого диска HDD, как показано на рис. 12. 21.
Рис. 12. 21 Проверка статуса HDD
Если статус диска HDD Normal или Sleeping, он работает нормально. Если статус Uninitialized или
Abnormal, то необходимо инициализировать HDD. Если устройство не может инициализировать диск,
то необходима замена диска.
Проверка статуса дисков HDD в меню System Information
Шаги:
1. Войдите в меню System Information
Menu >Maintenance > System Info
2. Нажмите HDD для просмотра статуса каждого HDD отображенного в диске, как на рис. 12. 22.
