Сетевой видеорегистратор (NVR). Инструкция по эксплуатации.
70

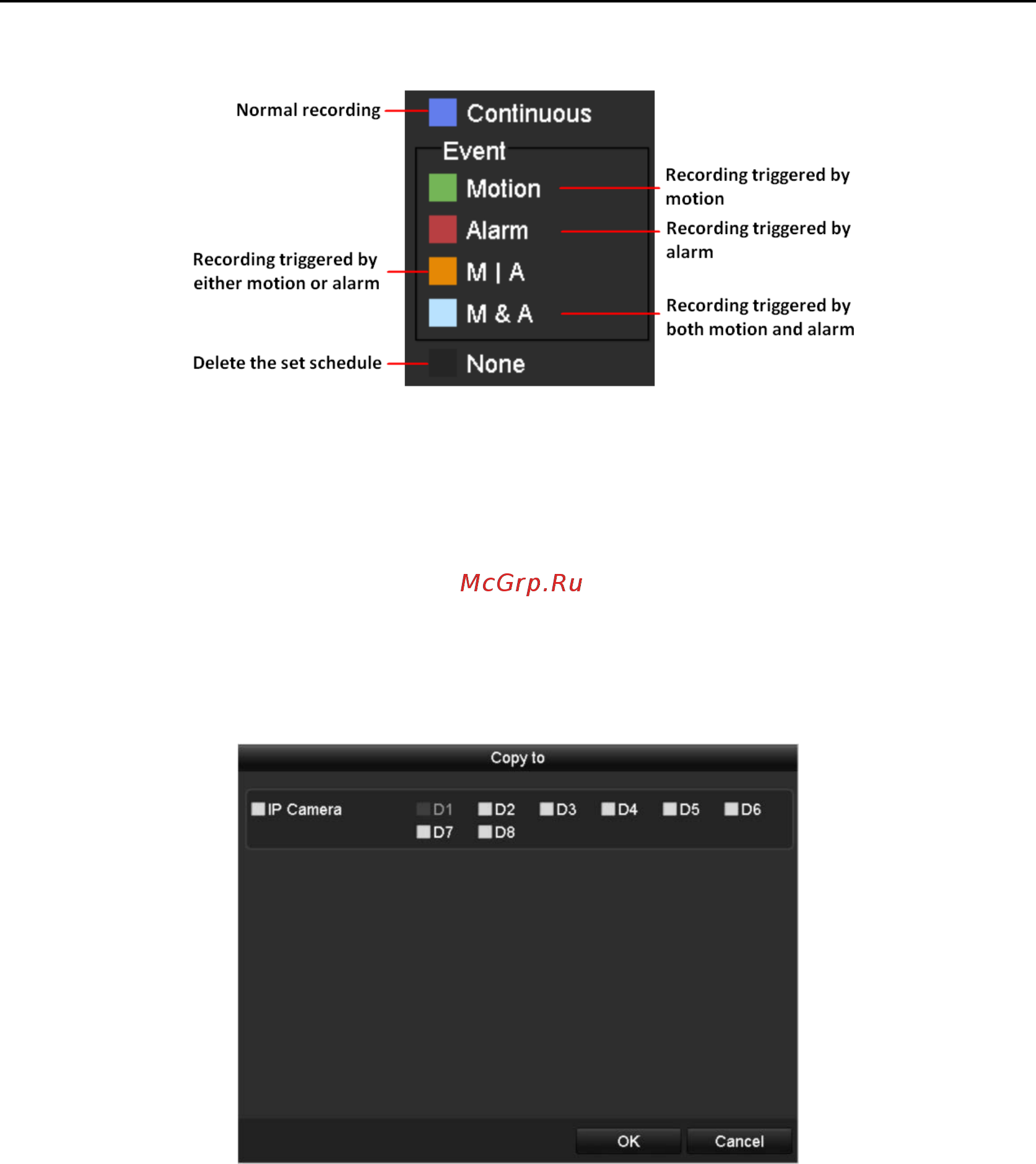

Descriptions of the color icons are shown in the figure below.
Рис. 5. 11
Описание цветных иконок меню
Continuos – постоянная запись без событий. Motion – запись по срабатыванию встроенного детектора
движения. Alarm – запись по тревоге. M/A – запись или по срабатыванию встроенного детектора, или по
тревоге. M&A – запись при одновременном срабатывании встроенного детектора движения и тревоге.
II. Нажмите Apply для сохранения всех изменений.
3. (Опция) Если эти настройки такие же, как и будут применяться в других каналах, нажмите Copy, и
выберите канал для копирования настроек.
4. Нажмите Apply для сохранения изменений.
Рис. 5. 12
Копирование расписания на другие каналы
