![Hikvision DS-7716NI-ST [186/250] Рис 11 8 create array меню](/img/pdf.png)
Hikvision DS-7716NI-ST [186/250] Рис 11 8 create array меню
![Hikvision DS-7716NI-ST [186/250] Рис 11 8 create array меню](/views2/1116330/page186/bgba.png)
Сетевой видеорегистратор (NVR). Инструкция по эксплуатации.
184
Шаги:
1. Войдите в меню настроек Physical Disk Settings.
Menu > HDD > RAID > Physical Disk

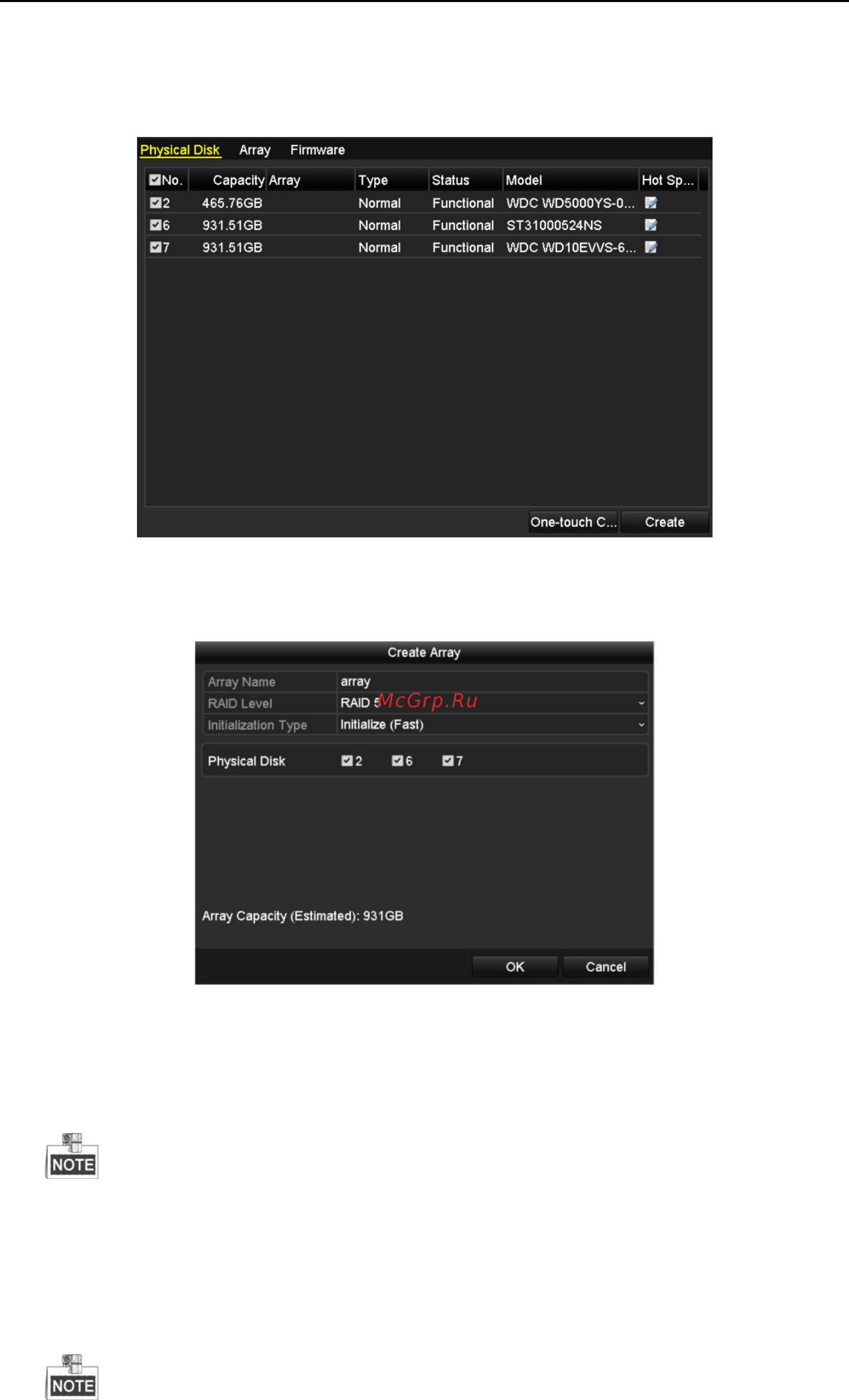

Рис. 11. 7 Physical Disk Settings меню
2. Нажмите Creatе для входа в меню создания массива Create Array.
Рис. 11. 8 Create Array меню
3. Введите имя массива Array Name; установите RAID Level в RAID 0, RAID 1, RAID 5 или RAID 10;
выберитe Physical Disk которые вы хотите добавить в массив.
При выборе RAID 0, минимум 2 диска HDD должно быть установлено.
При выборе RAID 1, 2 диска HDD необходимо сконфигурировать в RAID 1.
При выборе RAID 5, минимум 3 диска HDD должно быть установлено.
При выборе RAID 10, число установленных дисков HDDs должно быть в диапазоне 4~16.
4. Нажмите OK для создания массива.
Если количество дисков HDD которые Вы установили не соответствует уровню RAID, на экране
