Сетевой видеорегистратор (NVR). Инструкция по эксплуатации.
197
12.4 Управление группами дисков HDD
12.4.1 Создание групп HDD
Цель:
Несколько дисков HDDs могут быть собраны и управляться группами. Видео с различных каналов может
быть записано на различные группы и отдельные диски HDD в зависимости от настроек.
Шаги:
1. Войдите в меню Storage Mode.
Menu > HDD > Advanced
2. Установите Mode в Group, как на рис 12. 13., осуществите настройки каналов и дисков.

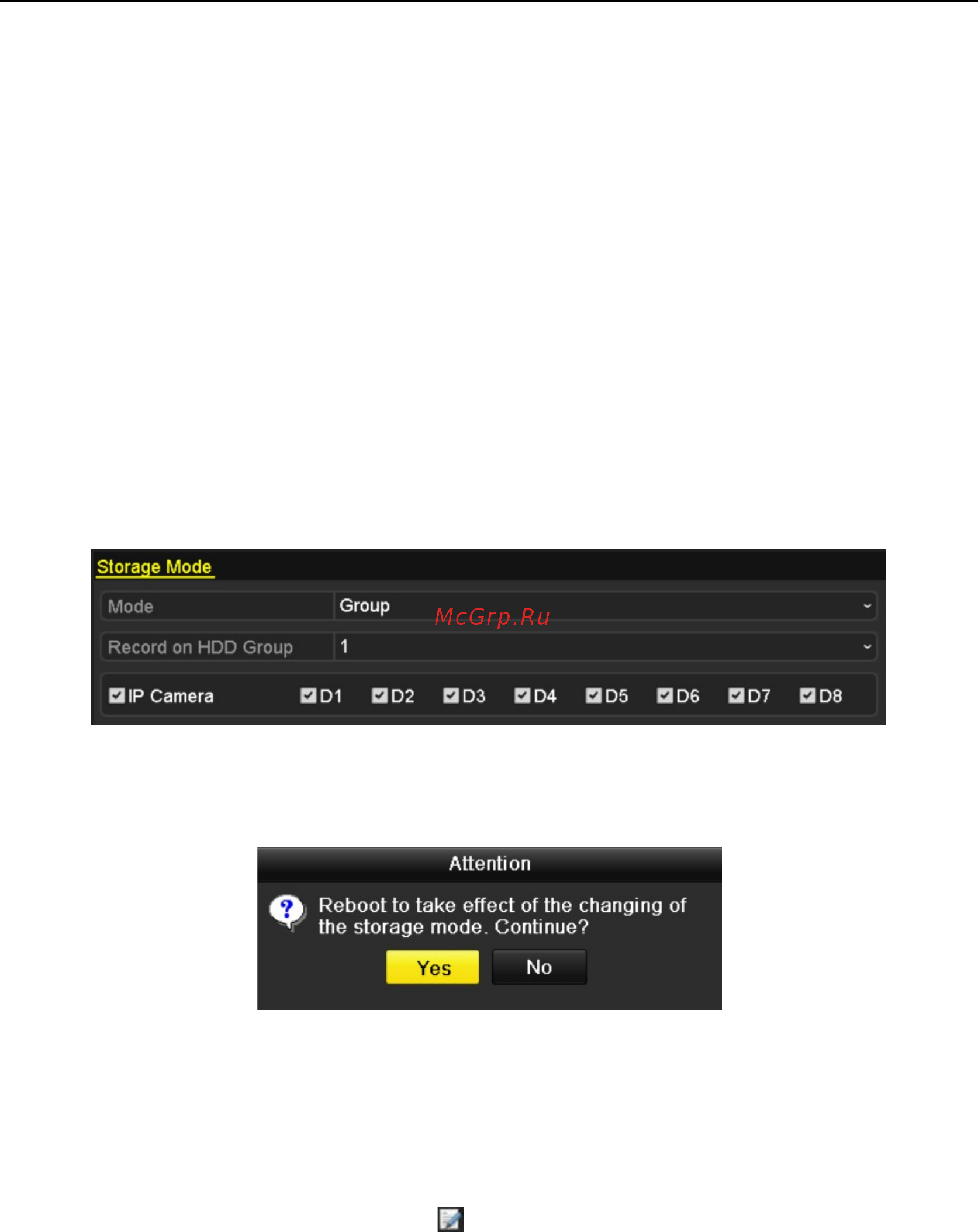

Рис. 12. 13 Storage Mode
меню
3. Нажмите Apply для отображения следующего диалогового окна:
Рис. 12. 14 Запрос перезагрузки
4. Нажмите Yes для перезагрузки устройства и вступления изменений в силу.
5. После перезагрузки устройства, войдите в меню HDD Information.
Menu > HDD> General
6. Выберите диск HDD из списка и нажмите для входа в меню Local HDD, см рис.12.15
