Сетевой видеорегистратор (NVR). Инструкция по эксплуатации.
116

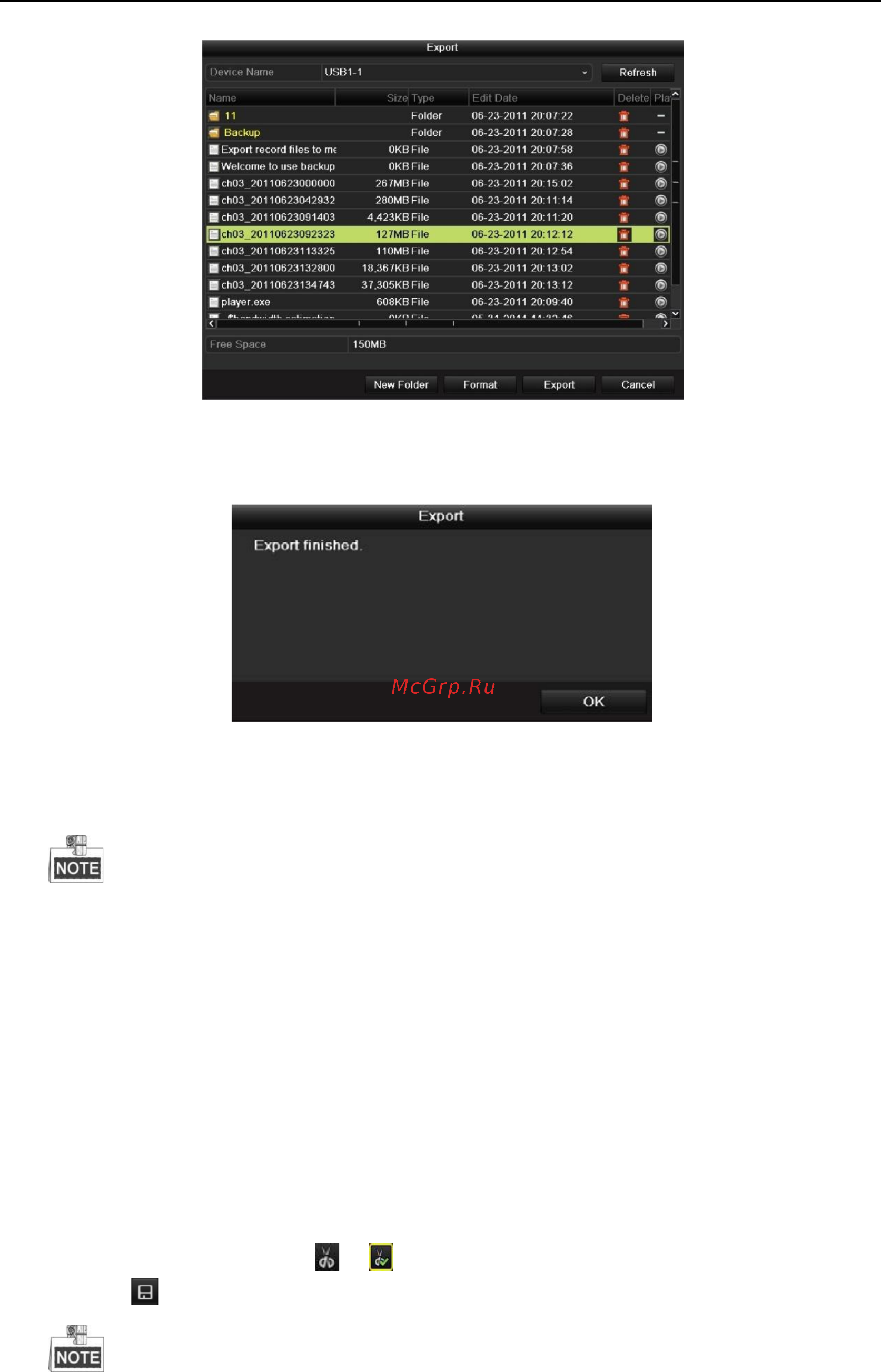

Рис. 7. 23 Копирование файлов по событию используя USB
Не выходите из режима до окончания копирования и появления надписи “Export finished”.
Рис. 7. 24 Окончание копирования
4. Проверьте результаты копирования.
Программа просмотра player.exe будет автоматически записана с файлами видео.
7.1.4 Копирование клипов
Цель:
Вы также можете копировать отдельные клипы видео на внешние устройства, такие как устройства USB
(USB flash drives, USB HDDs, USB writer), SATA writer или eSATA HDD.
Шаги:
1. Войдите в интерфейс воспроизведения:
Ознакомьтесь с разделом Chapter 6.1 Playing Back Record Files.
2. При воспроизведении нажимая и в панели управления задайте начала и окончание клипа видео
3. Нажмите для сохранения клипа видео.
Для каждого канала может быть создано до 30 клипов.
